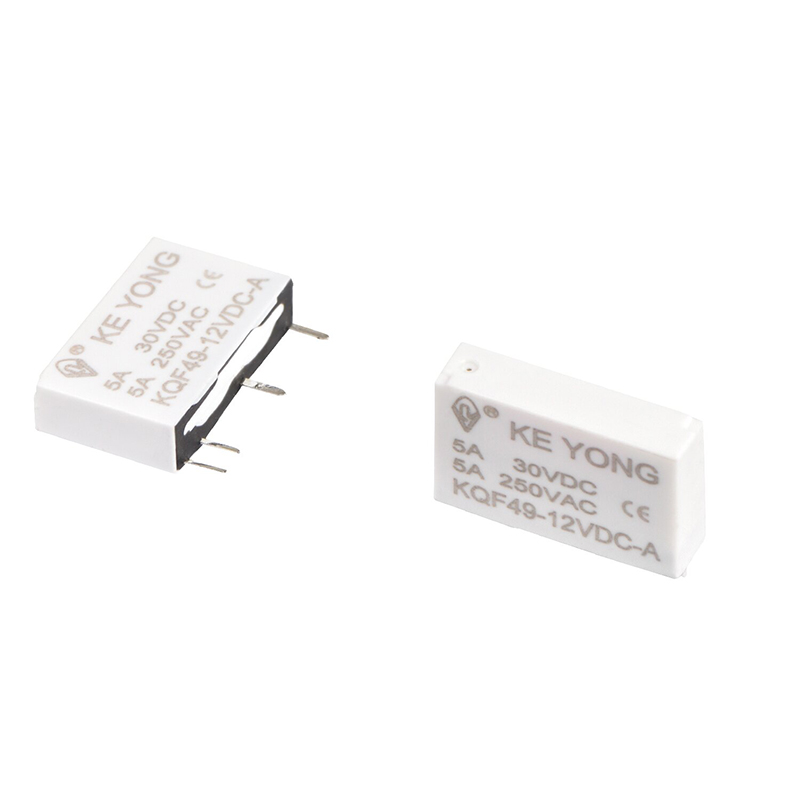

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. يوفر KQF49 (49F) مرحل الطاقة PCB الصغير 5A، الذي يتميز بأبعاد مدمجة، وقدرة تحويل 5A، وقوة عازلة 3 كيلو فولت، وعزل من الفئة F، واستهلاك منخفض للطاقة للملف 0.2 وات للحصول على أداء مستقر وفعال في استخدام الطاقة. تم تصميمه لتركيب ثنائي الفينيل متعدد الكلور ومتوافق مع معايير IEC 61131-2 وRoHS، ويستخدم على نطاق واسع في الأجهزة المنزلية وأنظمة التشغيل الآلي ومعدات الاتصالات السلكية واللاسلكية والأدوات وأجهزة التحكم عن بعد التي تتطلب تحكمًا كهربائيًا موثوقًا واستقرار تشغيل طويل الأمد.
التبديل المستقر يقلل من مخاطر فشل المعدات
في التطبيقات العملية، غالبًا ما يأتي فشل الترحيل من أداء الاتصال غير المستقر في ظل ظروف التبديل المستمر. تستخدم KEYONG مواد اتصال عالية الجودة وعمليات تجميع دقيقة لتحسين اتساق التبديل وتقليل الانحناء أثناء التشغيل.
وهذا يساعد العملاء:
●تقليل وقت توقف المعدات
● تحسين موثوقية المنتج
●انخفاض تكاليف الصيانة بعد البيع
● تمديد عمر الخدمة الشامل للأنظمة الإلكترونية
بالنسبة للشركات المصنعة التي تنتج الأجهزة المنزلية أو معدات التحكم الذكية، تعد موثوقية التتابع ذات أهمية خاصة لأداء السوق على المدى الطويل.
الحجم الصغير يساعد على توفير مساحة PCB
تستمر المنتجات الإلكترونية الحديثة في التحرك نحو التصاميم المدمجة والمتكاملة. تزيد المكونات كبيرة الحجم من صعوبة تخطيط ثنائي الفينيل متعدد الكلور وتحد من تحسين البنية الداخلية.
يتميز Subminiature PCB Power Relay 5A بهيكل مدمج منخفض المستوى مناسب لتطبيقات تركيب PCB عالية الكثافة. إنه يسمح للمهندسين بتحسين تخطيط اللوحة مع الحفاظ على أداء التحكم الكهربائي المستقر.
وهذا يجعلها مناسبة ل:
● المفاتيح الذكية
● وحدات التحكم
●المنتجات الأمنية
●معدات الاتصالات
● الأجهزة المنزلية الذكية
●أنظمة التشغيل الآلي المدمجة
استهلاك منخفض للطاقة يدعم التصميم الموفر للطاقة
يمكن أن يؤثر توليد الحرارة والاستهلاك المفرط للطاقة على استقرار الدوائر الإلكترونية الحساسة.
يساعد هيكل الملف الأمثل لمرحل KEYONG 5A على تقليل استهلاك الطاقة أثناء التشغيل مع تحسين الاستقرار الحراري داخل الجهاز. وهذا مهم بشكل خاص للمنتجات التي تتطلب ساعات تشغيل طويلة أو ظروف استعداد مستمرة.
نعم. توفر KEYONG حلول التتابع OEM والمخصصة وفقًا لمتطلبات العملاء المختلفة، بما في ذلك:
●تخصيص جهد الملف
● تعديل تكوين المحطة الطرفية
● مطابقة مقبس التتابع
● دعم تسخير الأسلاك
●وضع العلامات والتعبئة والتغليف حسب الطلب
وهذا يساعد العملاء على تحسين توافق المنتج وكفاءة سلسلة التوريد.
| ترتيب الاتصال | 1 أ |
| مقاومة الاتصال | ≥100mΩ(1A6VDC) ≥50mΩ(1A 6VDC) |
| مواد الاتصال | AgSnO₂، AgNi |
| تصنيف الاتصال (Res.load) | 5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 250 فولت تيار متردد/125 فولت تيار مستمر (عند 0.3 أمبير) |
| ماكس التبديل الحالي | 5 أ |
| ماكس قوة التبديل | 1250 فولت أمبير/150 واط |
| الحد الأدنى للحمل | 5VDC 10MA 5VDC 1MA |
| التحمل الميكانيكي | 2 × 10⁷عمليات |
| التحمل الكهربائي | 1 × 10⁵ops (AgNi، 3A 250VAC/30VDC، 85 درجة مئوية، 1s 9s) 5×10⁴ps(AgNi، 5A 250VAC/30VDC، 1s 9s) |
| الفولطية (VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| جهد العمل (VDC) | .53.50 | .24.20 | .66.30 | .48.40 | .612.6 | .816.8 |
| الافراج عن الجهد (VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| الحد الأقصى للجهد (VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| مقاومة الملف(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة Dielectrc (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 3000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ر ~ 85% ر | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 3 جرام | |
| بناء | مختوم | |
| نوع الحزمة | إنهاء ثنائي الفينيل متعدد الكلور | |
| ارتفاع الجهد (بين الملف والاتصالات) | 6 كيلو فولت (1.2/50us) | |
يستخدم KEYONG Subminiature PCB Power Relay 5A على نطاق واسع في مختلف الصناعات والأنظمة الكهربائية، بما في ذلك:
● الأجهزة المنزلية
●أنظمة المنزل الذكي
●معدات الأمن والمراقبة
● أجهزة الإتصالات
● التحكم في الأتمتة الصناعية
●وحدات الطاقة الذكية
● لوحات التحكم PCB
●معدات التشغيل الآلي للمكاتب
● المنتجات الإلكترونية الذكية
كمورد محترف للمرحلات، تعمل KEYONG مع العملاء في جميع أنحاء أمريكا الشمالية وأوروبا وجنوب شرق آسيا والشرق الأوسط لتوفير حلول مرحلات مستقرة لمتطلبات السوق المختلفة.
1. لماذا تختار مرحل ثنائي الفينيل متعدد الكلور صغير بدلاً من مرحل قياسي؟
توفر مرحلات PCB الصغيرة مساحة التثبيت وهي أكثر ملاءمة للأجهزة الإلكترونية المدمجة وأنظمة التحكم الذكية التي تتطلب تخطيطات PCB عالية الكثافة.
2. هل مرحل 5A مناسب للأجهزة المنزلية؟
نعم. يتم استخدامه على نطاق واسع في الأجهزة المنزلية والمفاتيح الذكية وأنظمة التحكم التي تتطلب أداءً ثابتًا لتحويل الطاقة منخفضًا إلى متوسطًا.
3. كيف تضمن KEYONG جودة المنتج المتسقة؟
تستخدم KEYONG خطوط الإنتاج الآلية، ومعدات الفحص الدقيقة، وإجراءات إدارة الجودة الصارمة ISO9001 للحفاظ على اتساق المنتج المستقر.
4. هل يمكن دعم الفولتية المخصصة للملف؟
نعم. تتوفر خيارات مختلفة لجهد الملف ومواصفات مخصصة وفقًا لمتطلبات التطبيق.
5. ما هي الأسواق التي تصدر إليها KEYONG؟
تقوم شركة KEYONG بتصدير منتجات الترحيل إلى أمريكا الشمالية وأمريكا الجنوبية وأوروبا الغربية وجنوب شرق آسيا والشرق الأوسط، حيث تخدم عملاء تصنيع المعدات الأصلية والعملاء الصناعيين على مستوى العالم.
6. هل المرحل مناسب لظروف العمل المستمرة؟
نعم. تم تصميم المرحل للتشغيل المستقر في بيئات التبديل المستمرة الشائعة في الأجهزة الذكية وأنظمة التحكم الصناعية ومعدات الاتصالات.
يمكن لمطابقة الحمل الصحيحة والتخطيط المناسب لثنائي الفينيل متعدد الكلور أن يزيد من عمر التتابع واستقرار التشغيل.
تركز KEYONG على التعاون طويل الأمد من خلال الجودة الموثوقة والقدرة الإنتاجية المستقرة والدعم الفني الاحترافي. سواء كنت تقوم بتوريد مرحلات للأجهزة المنزلية أو الأتمتة الصناعية أو أنظمة التحكم الذكية أو معدات الاتصالات، فإن KEYONG Subminiature PCB Power Relay 5A يوفر حلاً يمكن الاعتماد عليه للتطبيقات الإلكترونية الحديثة.
