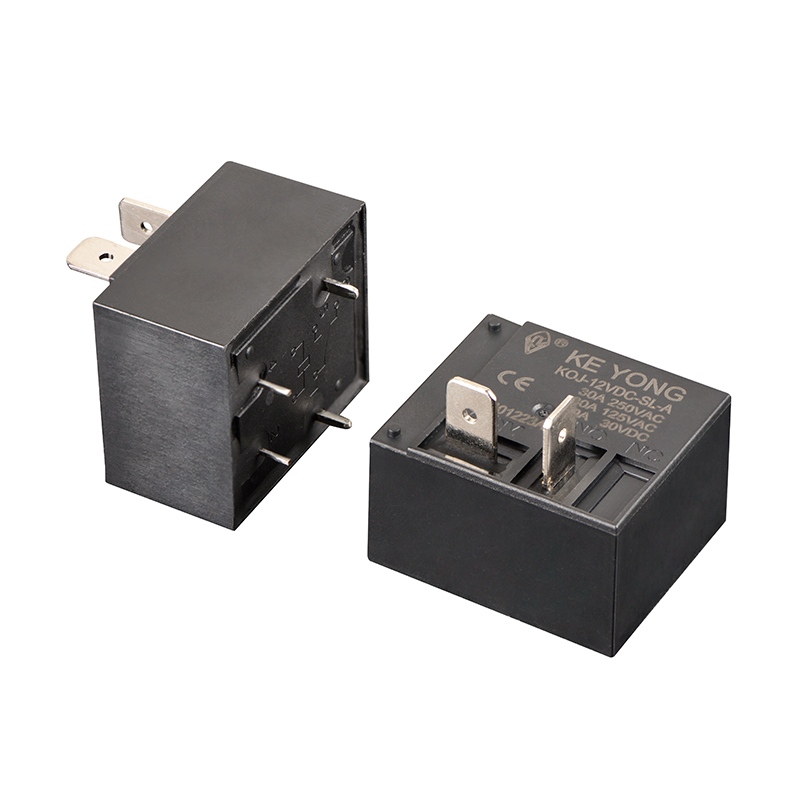

KEYONG KQJ(T93) تم تصميم مرحل الطاقة الجديد 50A المصغر عالي الطاقة لشحن EV بالطاقة الشمسية خصيصًا لأنظمة الطاقة المتجددة ومحطات شحن EV وعاكسات الطاقة الشمسية وأنظمة إدارة البطاريات وأجهزة التحكم في المحركات الصناعية. يتميز هذا المرحل بقدرة تحويل عالية تصل إلى 50 أمبير وقوة تحويل قصوى تبلغ 7500 فولت أمبير، ويوفر أداءً مستقرًا وموثوقًا لتطبيقات الطاقة الجديدة المطلوبة.
تم تصميم المرحل باستخدام جهات اتصال من سبائك الفضة لمقاومة اتصال منخفضة وعمر كهربائي طويل، ويدعم تكوينات اتصال 1 من النموذج A، و1 من النموذج B، و1 من النموذج C، مع خيارات جهد ملف متعددة من 5VDC إلى 48VDC. يعمل المرحل بشكل موثوق في درجات حرارة تتراوح من -40 درجة مئوية إلى +105 درجة مئوية، ويوفر قوة عازلة ممتازة، وقدرة ميكانيكية عالية على التحمل، وبنية اختيارية مختومة أو مفتوحة للتركيب المرن.
يستخدم مرحل الطاقة الجديد 50A المصغر عالي الطاقة لشحن EV بالطاقة الشمسية على نطاق واسع في شواحن EV والأنظمة الكهروضوئية ومعدات تخزين الطاقة وأجهزة التحكم الذكية في الطاقة. تتوفر عينات مجانية وتخصيص OEM والدعم الهندسي والوثائق الفنية للعملاء العالميين.
تصميم مصغر مدمج
بالمقارنة مع مرحلات الطاقة التقليدية، يوفر هذا المرحل المصغر مساحة التثبيت مع الحفاظ على قدرة تحويل التيار العالي، مما يجعله مثاليًا لأنظمة التحكم في الطاقة المدمجة.
موثوقة التبديل الحالي العالي
يوفر المرحل أداءً مستقرًا لتحويل الحمل بقدرة 50 أمبير مع مقاومة اتصال منخفضة وموصلية ممتازة، مما يضمن التشغيل الآمن والفعال في شحن المركبات الكهربائية وتطبيقات الطاقة الشمسية.
الأمثل لأنظمة الطاقة الجديدة
تم تصميم هذا المرحل خصيصًا لمعدات الطاقة المتجددة، ويوفر أداءً يمكن الاعتماد عليه في الأنظمة الكهروضوئية وحلول تخزين البطاريات والبنية التحتية لشحن المركبات الكهربائية.
عمر خدمة طويل
بفضل مواد الاتصال عالية الجودة وتكنولوجيا التصنيع المتقدمة، يوفر المرحل قدرة تحمل كهربائية ممتازة وموثوقية طويلة الأمد في ظل التشغيل المستمر.

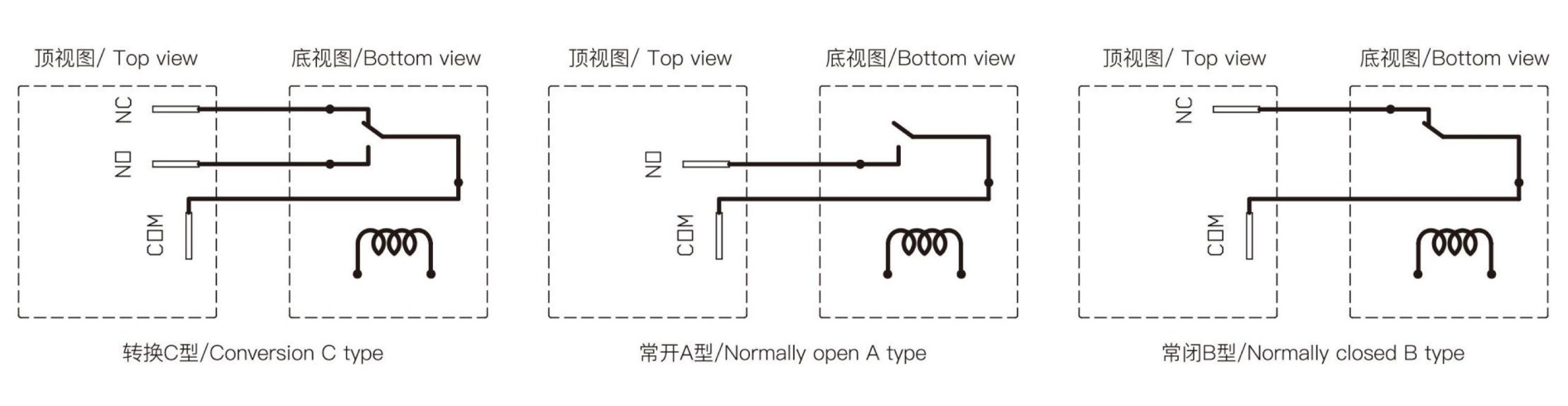

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 20 أمبير/30 أمبير/50 أمبير 250 فولت تيار متردد، 1-1/2 حصان 240 فولت تيار متردد، 1 حصان 120 فولت تيار متردد |
| ماكس تبديل الجهد | 250 فولت تيار متردد |
| ماكس التبديل الحالي | 50 أ |
| ماكس قوة التبديل | 7500 فولت أمبير |
| تردد التحمل الكهربائي: 360 ops/h) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.9 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 2000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1500VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 30 جرام | |
| بناء | مختومة الجريان برهان | |
محولات الطاقة الشمسية، ومحطات شحن المركبات الكهربائية، وأنظمة تخزين طاقة البطاريات، وإدارة البطاريات الصناعية، وإمدادات الطاقة UPS، ومراكز التحكم في المحركات، ومعدات التدفئة والتهوية وتكييف الهواء (HVAC)، والآلات الزراعية، والأتمتة الصناعية
1. ما هي التطبيقات المناسبة لهذا التتابع المصغر 50A؟
يعد هذا التتابع مثاليًا لمحطات شحن EV، وأنظمة الطاقة الشمسية، وأنظمة إدارة البطارية، ومعدات تخزين الطاقة، وغيرها من تطبيقات تحويل التيار المستمر عالية التيار.
2. هل يمكن للمرحل دعم الفولتية المخصصة للملف؟
نعم. تتوفر جهود الملف المخصصة وتكوينات الاتصال وفقًا لمتطلبات المشروع.
3. هل هذا التتابع مناسب للبيئات القاسية؟
نعم. تم تصميم المرحل بمقاومة قوية للحرارة والاهتزاز والبيئات الصناعية الصعبة، مما يضمن أداءً مستقرًا على المدى الطويل.
4. هل تقدم خدمة OEM أو ODM؟
نعم. نحن ندعم تصنيع OEM وODM، بما في ذلك المواصفات المخصصة والعلامات التجارية وحلول التغليف.
