تم تصميم مرحل الطاقة العالية المصغر 50 أمبير من شركة Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. للتبديل عالي التيار الموثوق به في الأنظمة الإلكترونية والكهربائية المدمجة. باعتبارها شركة متخصصة في تصنيع المرحلات في الصين، تركز KEYONG على تطوير وإنتاج المرحلات الكهرومغناطيسية منذ عام 2012، وتخدم الصناعات العالمية بما في ذلك إلكترونيات السيارات، وتخزين الطاقة المتجددة، والأتمتة الصناعية، ومعدات الاتصالات، وأنظمة الأمن، والأجهزة المنزلية.
مع مساحة مصنع تبلغ 12,000 متر مربع وخطوط إنتاج آلية متعددة، قامت KEYONG RELAY ببناء قدرة تصنيع مستقرة تتجاوز 80 مليون قطعة سنويًا. تقوم الشركة بدمج البحث والتطوير والإنتاج والاختبار وخدمة ما بعد البيع، مما يوفر حل ترحيل كامل للعملاء العالميين الذين يبحثون عن مصنع ومورد وشريك مصنع صيني موثوق به.
تم تصميم هذا المرحل المصغر عالي الطاقة بقدرة 50 أمبير لتوفير أداء مستقر في ظل ظروف التحميل العالية مع الحفاظ على بصمة مدمجة مناسبة لتركيب ثنائي الفينيل متعدد الكلور والتطبيقات ذات المساحة المحدودة.

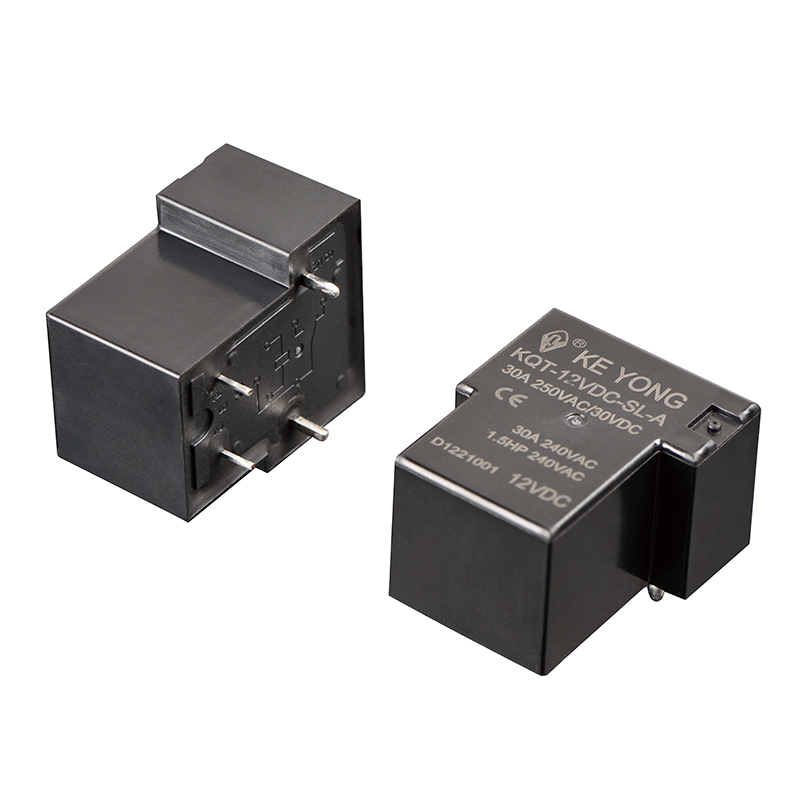

جهاز KEYONG 50A Miniature High Power Relay هو جهاز تحويل كهرومغناطيسي مدمج مصمم لتطبيقات التحكم في التيار العالي. إنه يضمن أداء تبديل مستقر، وتحمل كهربائي قوي، وسلامة عزل موثوقة، مما يجعله مناسبًا للبيئات الصناعية والسيارات المتطلبة.
يتم استخدامه على نطاق واسع في الأنظمة التي تتطلب التحكم في الحمل عالي التيار، خاصة عندما يكون توفير المساحة وعمر الخدمة الطويل أمرًا بالغ الأهمية.
● تصميم مصغر مدمج مناسب لتخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة
● قدرة تحويل تيار عالية تصل إلى حمولة مقاومة تصل إلى 50 أمبير
●قوة عازلة قوية تضمن التشغيل الآمن في ظل ظروف الجهد العالي
●انخفاض استهلاك طاقة الملف لتصميم نظام موفر للطاقة
●عمر ميكانيكي وكهربائي طويل لضمان الموثوقية الصناعية
●أداء اتصال مستقر مع مقاومة عالية للقوس والتآكل
●مناسبة لخطوط إنتاج التجميع الآلي
باعتبارنا شركة مصنعة للمرحلات KEYONG في الصين، يتم تطبيق رقابة صارمة على الجودة في كل مرحلة إنتاج لضمان الأداء المتسق.

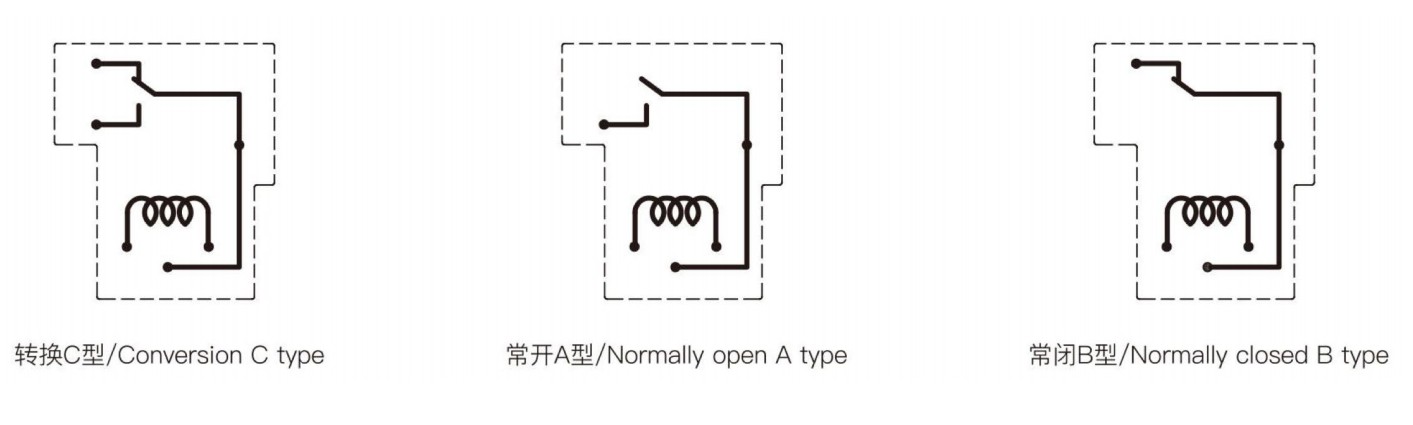

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 20 أمبير/30 أمبير/50 أمبير 250 فولت تيار متردد، 1-1/2 حصان 240 فولت تيار متردد، 1 حصان 120 فولت تيار متردد |
| ماكس تبديل الجهد | 250 فولت تيار متردد |
| ماكس التبديل الحالي | 50 أ |
| ماكس قوة التبديل | 7500 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.9 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 2000 فولت تيار متردد/4000 فولت تيار متردد 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1500VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | تقريبًا × 309 | |
| بناء | مختومة مفتوحة | |
| ميزة | مرحل مصغر 50A | التتابع التقليدي |
|---|---|---|
| مقاس | مدمج | أكبر |
| استهلاك الطاقة | أدنى | أعلى |
| مساحة ثنائي الفينيل متعدد الكلور | يوفر المساحة | يتطلب المزيد |
| الأداء الحراري | الأمثل | معيار |
إن اختيار KEYONG يعني العمل مع شركة تصنيع ومورد محترفة للمرحلات في الصين تتمتع بقدرة هندسية وإنتاجية قوية.
●أكثر من 10 سنوات من الخبرة في تصنيع المرحلات
●12000㎡ منشأة إنتاج حديثة
●الإنتاج السنوي يتجاوز 80 مليون مرحلات
●مجموعة منتجات المرحلات الكهرومغناطيسية كاملة النطاق
●القدرة على تصنيع المعدات الأصلية والتخصيص قوية
●سلسلة توريد عالمية مستقرة تغطي أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا
تركز KEYONG RELAY على التعاون طويل الأمد مع الموزعين العالميين وشركاء تصنيع المعدات الأصلية، مما يوفر جودة متسقة وتسليمًا موثوقًا.
يتم تصنيع جميع منتجات KEYONG وفقًا لأنظمة مراقبة الجودة الصارمة وقد اجتازت العديد من الشهادات الدولية:
●شهادة UL
●شهادة TUV
●شهادة CQC
●شهادة CE
●الامتثال لقواعد RoHS
م
CQC
بنفايات
توفالو
أول
يخضع كل مرحل لمراحل اختبار متعددة، بما في ذلك اختبار الأداء الكهربائي واختبار المتانة وفحص السلامة قبل الشحن.
1. ما هو التطبيق الرئيسي لمرحل مصغر 50A؟
يتم استخدامه بشكل أساسي للتبديل عالي التيار في أنظمة السيارات والأتمتة الصناعية ومعدات الطاقة حيث يتطلب الحجم الصغير وقدرة التحميل العالية.
2.هل يمكن استخدام هذا التتابع في أنظمة الطاقة المتجددة؟
نعم، فهو يستخدم على نطاق واسع في أنظمة شحن الطاقة الجديدة، وعاكسات الطاقة الشمسية، وتطبيقات تخزين الطاقة بسبب أدائه المستقر للتيار العالي.
3. هل تخصيص OEM متاح من KEYONG؟
نعم، تدعم KEYONG حلول التتابع OEM والمخصصة بناءً على الجهد الكهربي ومواصفات الملف ومتطلبات التطبيق.
4. كيف يضمن KEYONG جودة المنتج؟
يتم تصنيع جميع المنتجات وفقًا لنظام ISO 9001:2015 ويتم اختبارها باستخدام معدات الفحص الآلي لضمان الجودة المتسقة قبل التسليم.
5. هل يدعم KEYONG الطلبات بالجملة؟
نعم، باعتبارها مصنعًا للتتابع في الصين، فإن KEYONG تدعم طلبات الجملة والجملة بقدرة إنتاجية مستقرة وجداول تسليم مرنة.
