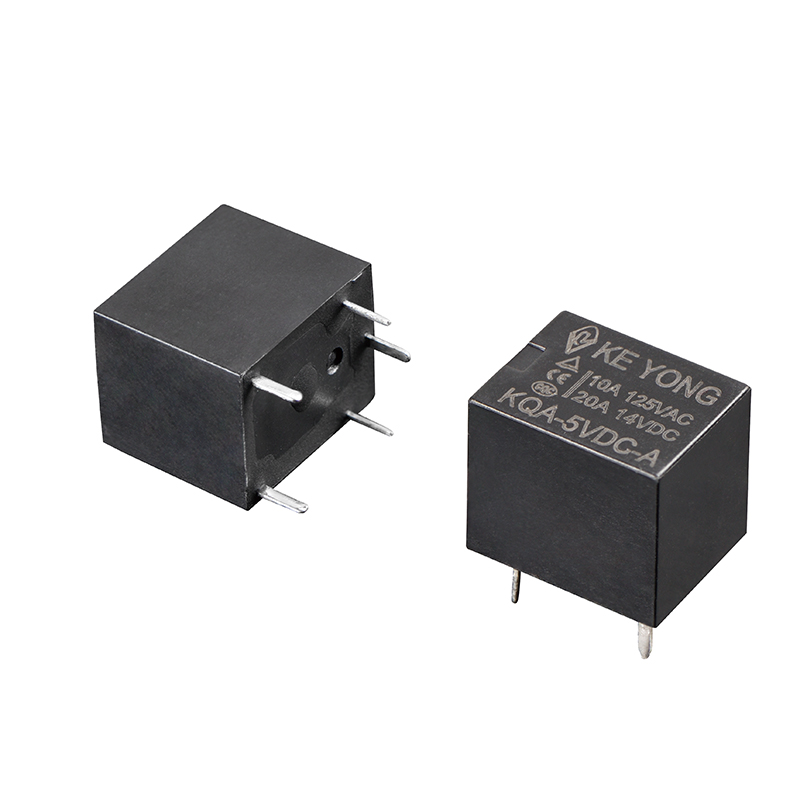

Super Miniature High Power Relay 20A عبارة عن مرحل كهرومغناطيسي مدمج مثبت على PCB مصمم لتطبيقات التحويل الحالية العالية حيث تعد كفاءة المساحة والأداء الموثوق أمرًا بالغ الأهمية. مع قدرة تحويل تصل إلى 20 أمبير، يوفر هذا المرحل المصغر تحكمًا ثابتًا في الأحمال عالية الطاقة في المعدات الصناعية والأجهزة المنزلية وأنظمة التحكم الإلكترونية.
باعتبارنا مصنعًا وموردًا مباشرًا في الصين، فإننا نقدم جودة ثابتة وأسعار تنافسية وتخصيص OEM/ODM لعملاء B2B العالميين.
● تصميم مدمج للغاية لتخطيط ثنائي الفينيل متعدد الكلور عالي الكثافة
● قدرة تحويل عالية تصل إلى 20 أمبير لتطبيقات التحكم في الطاقة
●أداء مستقر في ظل التشغيل المستمر للأحمال الثقيلة
●انخفاض استهلاك طاقة الملف مع حساسية عالية
●عمر خدمة كهربائي وميكانيكي طويل
●مناسبة لتجميع ثنائي الفينيل متعدد الكلور SMT/من خلال ثقب الآلي
●هيكل اتصال موثوق للبيئات الصناعية
1. توريد المصنع مباشرة
نحن مصنعون محترفون للمرحلات في الصين، مما يضمن قدرة إنتاجية مستقرة وأسعار تنافسية للمصنع.
2. موثوقية تحميل عالية
مصمم للتعامل مع تيار التدفق العالي والحمل المستمر 20 أمبير، مما يضمن التشغيل المستقر في البيئات الصعبة.
3. تصميم ثنائي الفينيل متعدد الكلور مدمج
يساعد الهيكل المصغر للغاية المهندسين على تقليل أثر ثنائي الفينيل متعدد الكلور وتحسين كفاءة تكامل النظام.
4. رقابة صارمة على الجودة
يخضع كل مرحل لاختبار الأداء الكهربائي واختبار مقاومة التلامس والتحقق من التحمل قبل الشحن.
5. تخصيص OEM / ODM
نحن ندعم:
●تخصيص جهد الملف
● تصميم تكوين الاتصال
● تعديل هيكل السكن
●حلول العلامات التجارية والتغليف

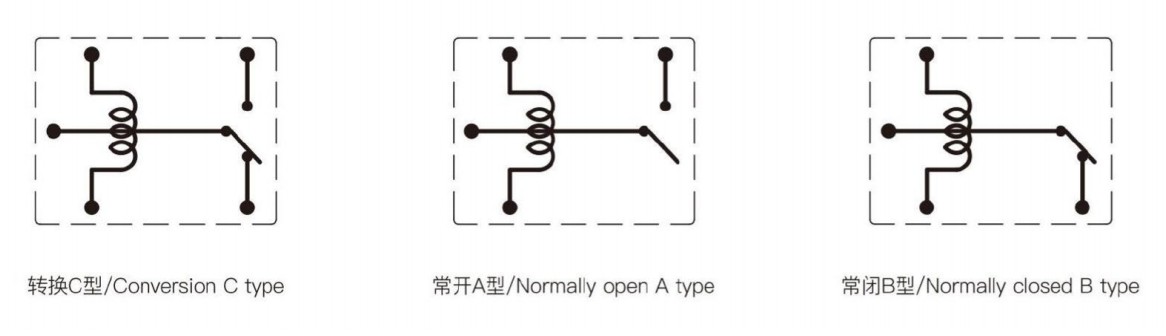

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 125 فولت تيار متردد، 10 أمبير/20 أمبير 14 فولت تيار مستمر |
| ماكس تبديل الجهد | 220 فولت تيار متردد/16 فولت تيار مستمر |
| ماكس التبديل الحالي | رقم: 35A نك: 20A |
| ماكس قوة التبديل | 2200 فولت أمبير/320 واط |
| تردد التحمل الكهربائي: 360 ops/h) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.60 واط (لتر) | 0.80 واط (د) | ||||||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| مقاومة الملف (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100MQ (500VDC) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1500VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 6 جرام | |
| بناء | مختومة الجريان برهان | |
يتم استخدام المرحل المصغر الفائق 20A على نطاق واسع في العديد من أنظمة التحكم الكهربائية ذات الطلب العالي:
●أنظمة التحكم بالأجهزة المنزلية (الغسالات، المكيفات، الثلاجات)
●معدات الأتمتة الصناعية
● وحدات تبديل إمدادات الطاقة
●أنظمة التحكم بالمنزل الذكي
●وحدات التحكم في إلكترونيات السيارات
●أنظمة التدفئة والتهوية والتكييف
●أنظمة إدارة الطاقة المعتمدة على ثنائي الفينيل متعدد الكلور
عند اختيار مرحل مصغر 20 أمبير، يجب على المهندسين مراعاة ما يلي:
1. نوع التحميل
الحمل المقاوم (السخانات والمصابيح) → مرحل قياسي 20 أمبير مناسب
يتطلب الحمل الاستقرائي (المحركات والضواغط) → تصميمًا عالي المقاومة للارتفاع
2. لفائف الجهد
اختر بناءً على تصميم النظام:
5V DC → لوحات التحكم ذات الجهد المنخفض
●12V DC → أنظمة التحكم الصناعية
24V DC → معدات التشغيل الآلي
3. تبديل التردد
بالنسبة لتطبيقات التبديل عالية التردد، حدد المرحلات ذات معدلات العمر الميكانيكي الأطول.
| غرض | تتابع مصغر 20A | التتابع القياسي |
|---|---|---|
| مقاس | مدمج للغاية | بصمة أكبر |
| التكامل ثنائي الفينيل متعدد الكلور | كثافة عالية مناسبة | محدود |
| القدرة الحالية | ما يصل إلى 20A | 10A-16A نموذجي |
| طلب | الأجهزة المدمجة الحديثة | أنظمة التحكم التقليدية |
| كفاءة | التكامل العالي | انخفاض التكامل |
Q1: هل يمكن استخدام مرحل 20A هذا للأحمال الاستقرائية؟
نعم، ولكن يجب أخذ خصائص الحمل مثل تيار بدء تشغيل المحرك في الاعتبار عند اختيار الطراز.
س2: ما هو عمر التتابع؟
يمكن أن يصل العمر الميكانيكي إلى 10 ملايين عملية، حسب ظروف الاستخدام.
Q3: هل هي مناسبة لتركيب ثنائي الفينيل متعدد الكلور؟
نعم، إنه مصمم خصيصًا لتركيب ثنائي الفينيل متعدد الكلور وعمليات التجميع الآلية.
س 4: هل تقدمون عينات للاختبار؟
نعم، أوامر العينة متاحة للتقييم الهندسي قبل الإنتاج الضخم.
Q5: هل يمكنني تخصيص جهد الملف أو نوع الاتصال؟
نعم، يتم دعم تخصيص OEM/ODM بناءً على متطلبات المشروع.
