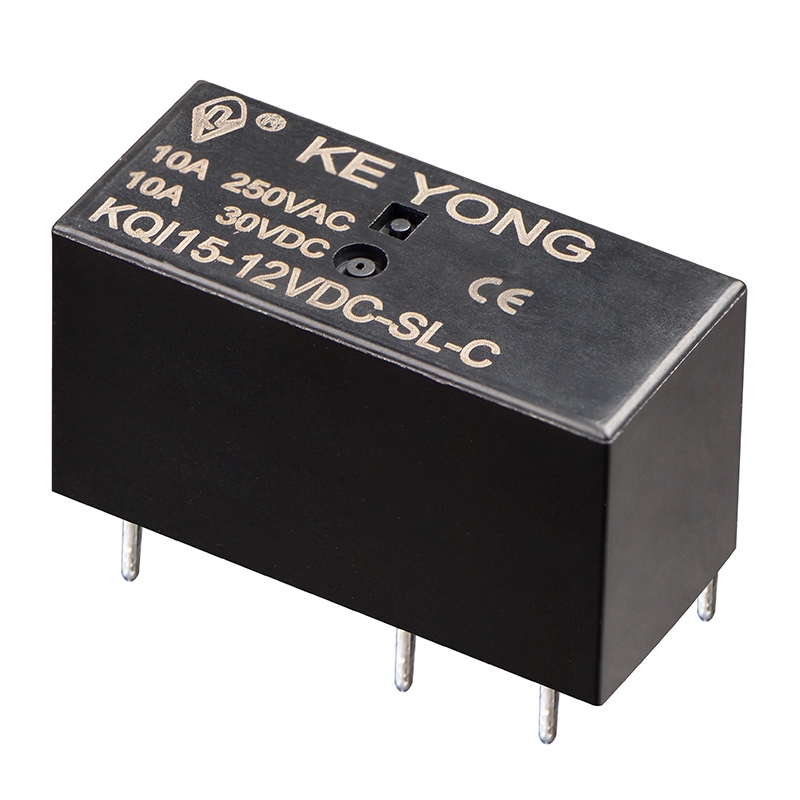

تم تصميم KEYONG Miniature Power PCB Relay For Switching 10A للتحكم الموثوق في الحمل في الأجهزة المنزلية ومعدات التشغيل الآلي والأنظمة الإلكترونية الذكية. تم تصنيع هذا المرحل المدمج من قبل مصنع مرحل صيني محترف، ويتميز باستهلاك طاقة ملف منخفض 0.4 وات، وقوة عازلة 5 كيلو فولت، ومسافة زحف 10 مم لتعزيز السلامة والأداء المستقر على المدى الطويل. متوفر في إصدارات مختومة بالبلاستيك ومقاومة للتدفق، وهو حل ترحيل مثالي لتصنيع المعدات الأصلية والتطبيقات الصناعية.
يعد Miniature Power PCB Relay For Switching 10A مكون تحويل كهرومغناطيسي يستخدم للتحكم في الدوائر الكهربائية بأمان وكفاءة. وتتمثل وظيفتها الرئيسية في استخدام إشارة تحكم منخفضة الطاقة لتبديل حمل تيار أعلى يصل إلى 10 أمبير.
يستخدم هذا النوع من مرحل الطاقة ثنائي الفينيل متعدد الكلور على نطاق واسع في أنظمة التحكم الإلكترونية حيث يتطلب التبديل المستقر والعزل الكهربائي والتحكم الآلي.
الوظائف الرئيسية
التحكم في الدوائر ذات التيار العالي من خلال إشارات التيار المنخفض
تشغيل وإيقاف الأحمال الكهربائية تلقائيًا
حماية دوائر التحكم الحساسة من الجهد العالي أو التيار العالي
توفير العزل الكهربائي بين دوائر التحكم والحمل
تحسين الأتمتة والسلامة التشغيلية للمعدات
عندما يتم تطبيق الجهد على ملف التتابع، ينشط النظام الكهرومغناطيسي الداخلي ويغير حالة الاتصال. يتيح ذلك للمرحل توصيل الدائرة الكهربائية أو فصلها تلقائيًا.
على سبيل المثال:
إشارة التحكم ذات الجهد المنخفض → تنشيط ملف التتابع
تغلق جهات اتصال التتابع → تبدأ دائرة الحمل 10A في العمل
تمت إزالة إشارة التحكم ← تعود جهات الاتصال إلى حالتها الأصلية
تتيح عملية التبديل هذه التحكم الآمن والموثوق في المحركات والمصابيح والمراوح والسخانات ووحدات الطاقة والأجهزة الكهربائية الأخرى.
باعتبارها شركة تصنيع مرحلات محترفة في الصين، تدعم KEYONG حلول المرحلات OEM والمخصصة وفقًا لمتطلبات العملاء، بما في ذلك:
●تخصيص جهد الملف
● تعديل هيكل المحطة
● مطابقة التطبيقات الخاصة
●حلول تسخير الأسلاك والمقابس
●تخصيص التغليف
يمكن للفريق الهندسي أيضًا تقديم اقتراحات اختيار المرحل بناءً على تيار التشغيل والجهد ونطاق درجة الحرارة وظروف التثبيت.

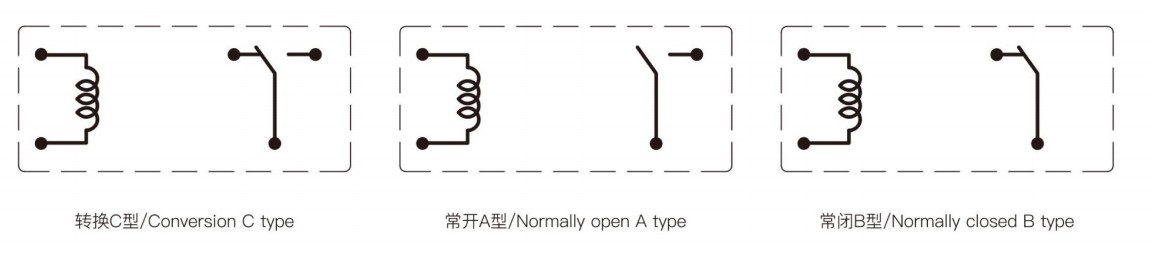

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 440 فولت تيار متردد/125 فولت تيار مستمر |
| ماكس التبديل الحالي | 12 أ |
| ماكس قوة التبديل | 3000 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁶ps/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.4 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| جهد البيك اب (الحد الأقصى) | 70% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة تسرب التيار 1mA) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥8 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز | 10 هرتز ~ 150 هرتز | |
| وزن | حوالي 13 جرام | |
| بناء | مختومة الجريان برهان | |
يتم استخدام مرحل الطاقة المصغرة PCB للتبديل 10A على نطاق واسع في:
● الأجهزة المنزلية
●أنظمة المنزل الذكي
●معدات الأتمتة الصناعية
● أجهزة الإتصالات
●أنظمة التحكم في الطاقة
● وحدات التحكم الإلكترونية في السيارات
●أنظمة شحن وتخزين الطاقة المتجددة
●معدات الأمن والمراقبة
كمورد صيني ذو خبرة في مجال المرحلات، فإن KEYONG توفر منتجات المرحلات التي تلبي متطلبات الموثوقية لمختلف الصناعات وبيئات العمل.
بالمقارنة مع المرحلات الأكبر حجمًا، توفر مرحلات PCB المصغرة ما يلي:
●حجم صغير لتركيب ثنائي الفينيل متعدد الكلور
●انخفاض استهلاك الطاقة
● استجابة التبديل السريع
●أداء كهربائي موثوق
● سهولة الاندماج في المنتجات الإلكترونية
باعتبارها شركة متخصصة في تصنيع وتوريد المرحلات في الصين، توفر KEYONG Relay مرحلات طاقة مصغرة بجودة مستقرة وعمر خدمة طويل ودعم تخصيص OEM للعملاء العالميين.
1. ما هي التطبيقات التي يناسبها مرحل ثنائي الفينيل متعدد الكلور المصغر 10A؟
هذا التتابع مناسب لتطبيقات التبديل ذات الحمل المتوسط التي تتطلب تركيب PCB مدمج. يتم استخدامه بشكل شائع في الأجهزة المنزلية وأنظمة التشغيل الآلي وأجهزة التحكم الذكية ومعدات الاتصالات والأجهزة الإلكترونية للسيارات.
2. هل يمكن لـ KEYONG توفير حلول التتابع OEM أو مخصصة؟
نعم. تدعم KEYONG تصنيع OEM وتطوير التتابع المخصص. يمكن للمصنع تعديل المواصفات وفقًا لمتطلبات مشروع العميل وتوفير مقابس التتابع المطابقة أو حلول تسخير الأسلاك.
3. كيف يضمن KEYONG جودة المنتج؟
تستخدم KEYONG معدات الإنتاج الآلي والفحص الدقيق طوال عملية التصنيع. يتم إنتاج جميع المنتجات وفقًا لمعايير إدارة الجودة ISO9001 وتتوافق مع متطلبات الشهادات الدولية مثل UL وTUV وCE وRoHS.
4. هل هذا التتابع مناسب لتطبيقات التبديل على المدى الطويل؟
نعم. تم تصميم المرحل بمواد اتصال موثوقة وبنية داخلية مستقرة لضمان عمر كهربائي طويل وأداء تحويل ثابت في ظل ظروف التشغيل العادية.
5. هل يمكن للمشترين الدوليين طلب عينات قبل الطلبات بالجملة؟
نعم. دعم العينة متاح للاختبار وتقييم المشروع. توفر KEYONG أيضًا الاستشارات الفنية لمساعدة العملاء على اختيار نماذج المرحلات المناسبة قبل الشراء بكميات كبيرة.
