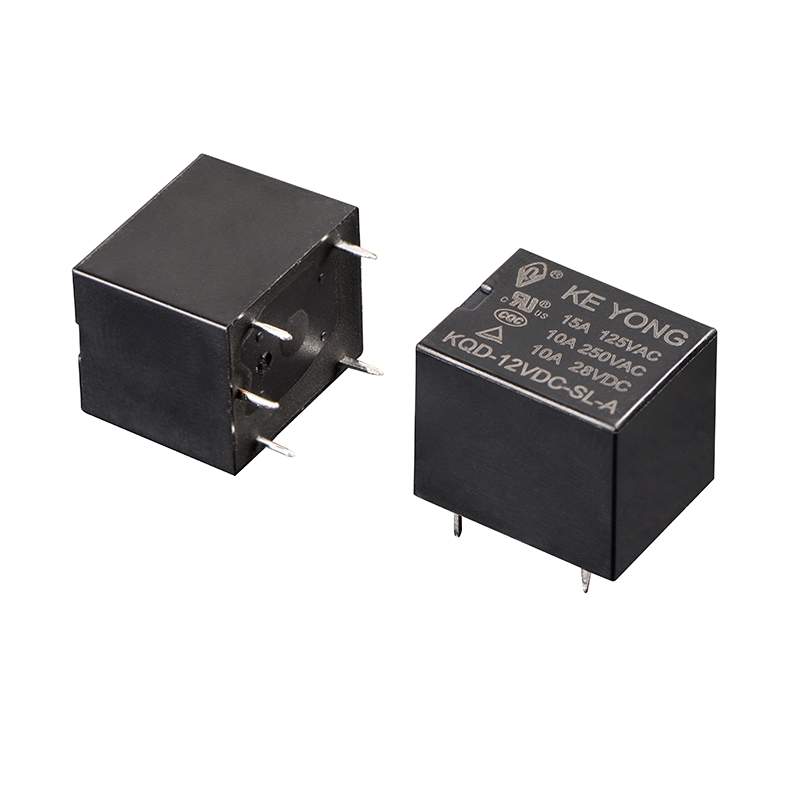

تم تصميم KQD (T73) 4 PIN 5 PIN Cubic Power Relay لتطبيقات التبديل عالية التيار في إلكترونيات السيارات وأنظمة التحكم الصناعية والأجهزة المنزلية ومعدات إدارة الطاقة. يتميز هذا المرحل بالحجم الصغير وأداء الاتصال المستقر واستهلاك طاقة الملف المنخفض وقدرة التبديل الموثوقة، ويوفر حلاً فعالاً ودائمًا لتطبيقات تركيب PCB.
| التتابع لدينا | ريلاي عادي |
|---|---|
| القدرة الحالية العالية | انخفاض التبديل الحالي |
| مقاومة الاتصال مستقرة | أكسدة سهلة |
| هيكل مكعب مدمج | حجم أكبر |
| عمر خدمة طويل | عمر أقصر |
| دعم تصنيع المعدات الأصلية/تصنيع التصميم الشخصي | تخصيص محدود |
التصنيع الآلي عالي الدقة
تدير KEYONG العديد من خطوط الإنتاج الآلية المتقدمة المجهزة بما يلي:
●ماكينات اللف واللحام الأوتوماتيكية
● معدات التجميع الذكية
●أنظمة فحص الرؤية الصناعية
●آلات اختبار الدقة
● ماكينات التثبيت وضبط المعلمات
●معدات التنظيف بالموجات فوق الصوتية
● يساعد التحكم الصارم في الإنتاج على ضمان اتساق المنتج المستقر وجودة الدفعة الموثوقة.
نظام إدارة الجودة الصارمة
كمصنع مرحل ذو خبرة في الصين، فإن KEYONG تتبع بدقة معايير إدارة الجودة ISO9001 خلال عمليات فحص المواد الخام، الإنتاج، الاختبار، والتعبئة.
يخضع كل مرحل لاختبار أداء شامل قبل الشحن لضمان أداء كهربائي وميكانيكي مستقر.
الشهادات الدولية
حصلت المنتجات على شهادات دولية متعددة منها:
●شهادة UL
●شهادة TUV
●شهادة CE
●شهادة CQC
●الامتثال لقواعد RoHS
م
CQC
بنفايات
توفالو
أول
تساعد هذه الشهادات العملاء على تلبية متطلبات الوصول إلى الأسواق المختلفة والسلامة.

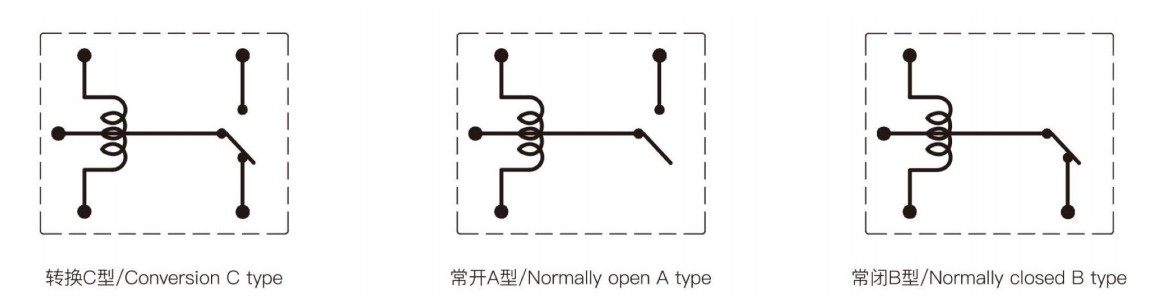

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | الحليف الفضي: AgSnO₂In₂O₃،AgSnO₂،AgNi |
| تصنيف الاتصال (Res.load) | 7 أمبير/10 أمبير/15 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر، 15 أمبير 125 فولت تيار متردد |
| ماكس تبديل الجهد | 277 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 15 أ |
| ماكس قوة التبديل | 2770 فولت أمبير/300 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷ملاحظة |
| استهلاك الطاقة (واط) | 0.36 واط (لتر) | 0.45 واط (د) | ||||||||||||||
| الجهد الاسمي (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1500VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 9 جرام | |
| بناء | مختومة الجريان برهان | |
1. ما هو الفرق بين مرحلات الطاقة المكعبة ذات 4 PIN و5 PIN؟
يتم استخدام مرحل 4 PIN بشكل عام لتطبيقات التبديل القياسية مع وظائف التحكم الأساسية. عادةً ما يشتمل مرحل 5 PIN على محطة إضافية لتكوينات الدوائر المغلقة أو التبديل عادة، مما يوفر خيارات تحكم أكثر مرونة.
يعتمد الاختيار على تصميم الدائرة ومتطلبات التطبيق.
2. هل يمكن استخدام هذا التتابع في تطبيقات السيارات؟
نعم. يُستخدم مرحل الطاقة المكعب KEYONG 4 PIN 5 PIN على نطاق واسع في الأنظمة الإلكترونية للسيارات مثل التحكم في الإضاءة، وأنظمة تكييف الهواء، وإدارة البطارية، والتحكم في الطاقة المساعدة.
إن قدرتها على التبديل المستقرة ومقاومتها للاهتزاز تجعلها مناسبة لبيئات السيارات.
3. ما هي الصناعات التي تستخدم عادة مرحلات الطاقة المكعبة؟
تستخدم مرحلات الطاقة المكعبة بشكل شائع في:
●إلكترونيات السيارات
●الأتمتة الصناعية
● الأجهزة المنزلية
●أنظمة الطاقة المتجددة
●أنظمة الأمن
● أجهزة الإتصالات
إنها مناسبة بشكل خاص للمعدات التي تتطلب تبديل تيار متوسط وعالي ثابت.
4. هل يدعم KEYONG حلول التتابع المخصصة؟
نعم. كمورد ومصنع محترف للمرحلات في الصين، فإن KEYONG تدعم خدمات OEM وODM على أساس متطلبات العملاء الفنية وسيناريوهات التطبيق.
5. كيف يضمن KEYONG جودة المنتج؟
تطبق KEYONG رقابة صارمة على الجودة طوال عملية التصنيع. تساعد معدات الإنتاج الآلية وأنظمة الاختبار الدقيقة ومعايير الإدارة ISO9001 والشهادات الدولية على ضمان جودة المنتج المستقرة والأداء الموثوق.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. هي شركة متخصصة في تصنيع مرحلات الصين المتخصصة في مرحلات السيارات، ومرحلات الطاقة، ومرحلات الإشارة، ومرحلات الطاقة الجديدة، ومرحلات المتعري، ومرحلات المساحات المتقطعة، ومآخذ التتابع، وحلول تسخير الأسلاك.
بفضل القدرة التصنيعية المتقدمة والدعم الفني القوي وخبرة الخدمة الشاملة، أصبحت KEYONG موردًا موثوقًا للترحيل للعملاء المحليين والدوليين الذين يبحثون عن منتجات ترحيل موثوقة وتعاون طويل الأمد.
إذا كنت تبحث عن مصنع أو مورد أو مصنع يمكن الاعتماد عليه لـ 4 PIN 5 PIN Cubic Power Relay في الصين، فإن KEYONG توفر حلولًا احترافية بجودة مستقرة وخدمة فعالة.
