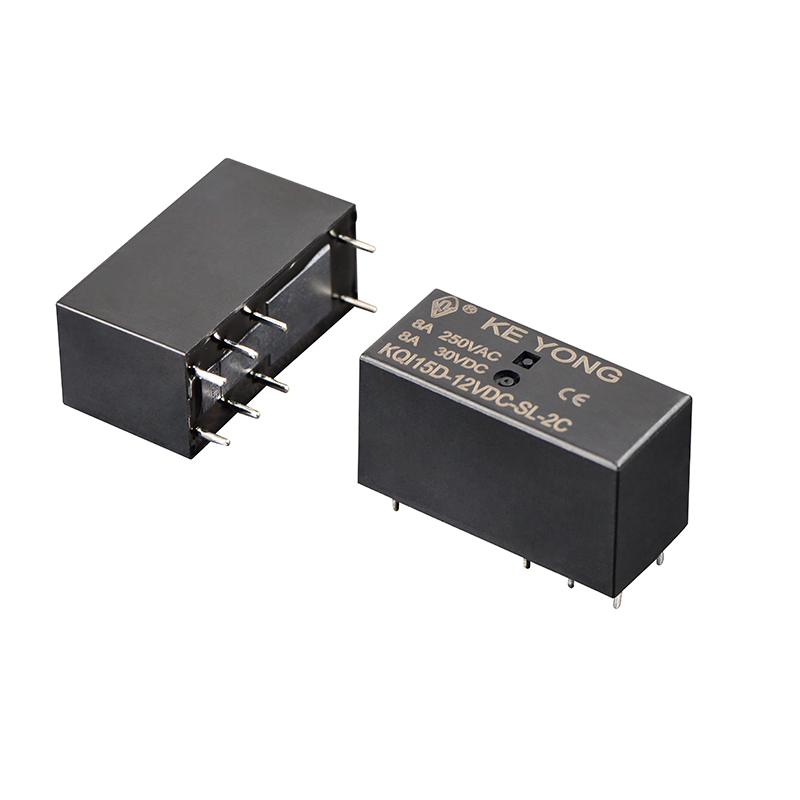

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. تقدم KQI15D (115F-2P) مرحل الطاقة العالية 8A/250VAC، وهو مكون تحويل مدمج مثبت على PCB مصمم لأداء مستقر في أنظمة التحكم الإلكترونية والصناعية ذات المساحة المحدودة. كشركة مصنعة وموردة محترفة للمرحلات في الصين (KEYONG)، تم تصميم هذا النموذج لتحقيق التوازن بين قدرة التحويل العالية والهيكل المدمج للغاية، مما يجعله مناسبًا للأتمتة الحديثة وتطبيقات الأجهزة الذكية حيث تعد الموثوقية والتصغير أمرًا بالغ الأهمية.

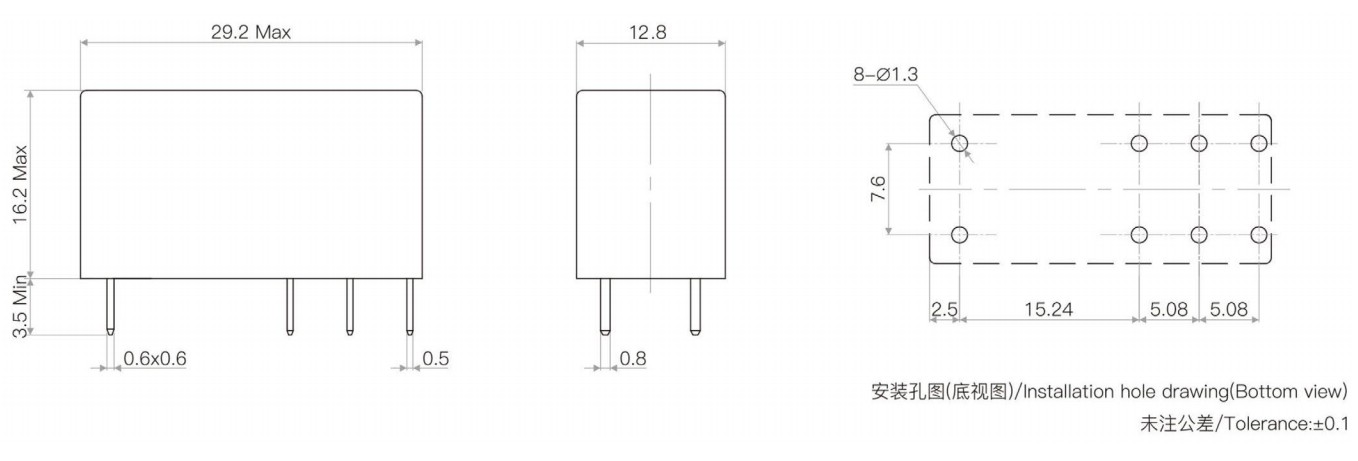

ارتفاع صغير للغاية يبلغ 16.2 ملم فقط لتخطيطات PCB عالية الكثافة
قدرة التبديل المقدرة 8A / 250VAC للتحكم في الحمل بشكل مستقر
استهلاك منخفض للطاقة للملف لتصميم نظام موفر للطاقة
تتوفر هياكل حماية متعددة: إصدارات بلاستيكية محكمة الغلق، ومضادة للتدفق، ومضادة للانفجار
أداء أمان عالي مع قوة عازلة 5 كيلو فولت ومسافة زحف 10 مم
الامتثال الاختياري لمعايير السلامة IEC60335-1 لتطبيقات الأجهزة المنزلية
إنتاج مؤتمت بالكامل مع اختبار كهربائي عبر الإنترنت بنسبة 100% والامتثال لقواعد RoHS
يتم تطبيق هذا التتابع عالي الطاقة 8A / 250VAC KEYONG على نطاق واسع في الأجهزة المنزلية الذكية وأنظمة الأتمتة الصناعية ومعدات الأجهزة وأجهزة الاتصالات ووحدات التحكم عن بعد، مما يوفر أداء تحويل موثوقًا به عبر بيئات التشغيل المتنوعة.
لمساعدة المشترين العالميين على اتخاذ قرار أكثر وضوحًا، فيما يلي مقارنة بين مرحل الطاقة العالية الصغير 8A/250VAC وأنواع المرحلات الشائعة الأخرى من خط إنتاج مرحل KEYONG:
مرحل صغير (8A/250VAC)
●حجم أصغر
●مناسبة لتصميم ثنائي الفينيل متعدد الكلور المدمجة
●سعة تحميل معتدلة
تتابع الطاقة القياسية
●حجم أكبر
●سعة تحميل أعلى (10A–30A+)
●يستخدم في أنظمة التحكم في الطاقة الصناعية
الخلاصة: اختر مرحلًا صغيرًا عندما تكون مساحة PCB محدودة ويكون الحمل معتدلاً.
التتابع الصغير
●مثبتة على ثنائي الفينيل متعدد الكلور
●أنظمة التحكم الإلكترونية
● بيئة الضغط الميكانيكي أقل
تتابع السيارات
●مصممة للاهتزاز والبيئات القاسية
● متانة أعلى في ظل ظروف المحرك
●يستخدم في المركبات وأنظمة التنقل
الاستنتاج: مرحلات السيارات مخصصة للبيئات القاسية، في حين أن المرحلات الصغيرة مخصصة لإلكترونيات ثنائي الفينيل متعدد الكلور.
مرحل عالي الطاقة صغير الحجم (8A/250VAC)
●يتعامل مع تبديل الحمل المتوسط
●مناسبة للتحكم في الطاقة
تتابع الإشارة
● تيار منخفض (التبديل على مستوى الإشارة)
● يستخدم لدوائر الاتصالات
الخلاصة: إذا كان تطبيقك يتضمن تبديل الأحمال، فاختر مرحل الطاقة بدلاً من مرحل الإشارة.

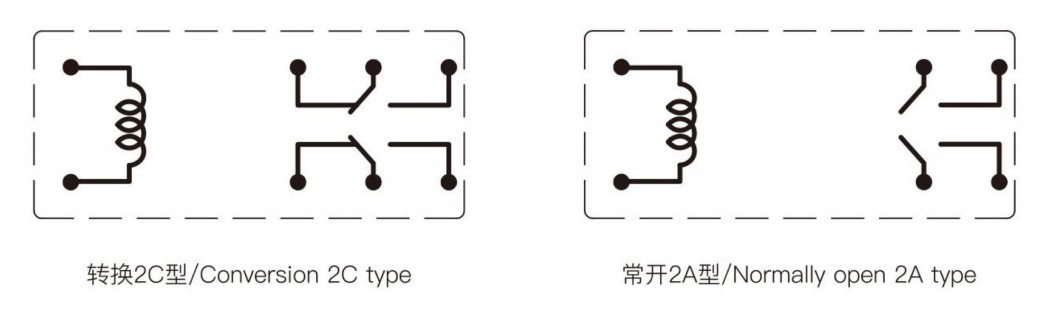

| ترتيب الاتصال | 2 أ، 2 ج |
| مقاومة الاتصال | ≥50mΩ |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 8 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 440 فولت تيار متردد/125 فولت تيار مستمر |
| ماكس التبديل الحالي | 8 أ |
| ماكس قوة التبديل | 2000 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵ps/1×10⁴ops |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.4 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| جهد البيك اب (الحد الأقصى) | ≥80% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | ≥5% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين مجموعات جهات الاتصال | 2500VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥8 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز | 10 هرتز ~ 150 هرتز | |
| وزن | حوالي 15 جرام | |
| بناء | مختومة الجريان برهان | |
يتم تطبيق مرحل الطاقة العالية الصغير 8A/250VAC KEYONG على نطاق واسع في:
●أنظمة التحكم في الأتمتة الصناعية
● الأجهزة المنزلية مثل التدفئة والتهوية وتكييف الهواء ومعدات المطبخ
●أجهزة الإتصالات والشبكات
● وحدات التحكم الإلكترونية في السيارات
●دوائر الإمداد بالطاقة والتحكم
●أنظمة التحكم بالأجهزة الذكية وإنترنت الأشياء
بفضل أدائه المستقر، يعد هذا المرحل مناسبًا بشكل خاص للمصنعين الذين يبحثون عن مورد مرحل موثوق به من الصين للتعاون طويل الأمد في تصنيع المعدات الأصلية.
كمصنع مرحل محترف في الصين، فإن KEYONG تدمج البحث والتطوير والإنتاج والاختبار وخدمة ما بعد البيع تحت نظام واحد. مع أكثر من 12000 متر مربع من مساحة الإنتاج وخطوط التجميع الآلية، تضمن الشركة كفاءة عالية وجودة إنتاجية ثابتة.
تم اعتماد مرحلات KEYONG وفقًا للمعايير الدولية بما في ذلك UL، وTUV، وCQC، وCE، وRoHS، مما يضمن الامتثال للأسواق العالمية. يخضع كل منتج لفحص صارم باستخدام الاختبار الآلي وأنظمة المعايرة الدقيقة لضمان الموثوقية قبل الشحن.
بالنسبة للمشترين العالميين الذين يبحثون عن مورد أو مصنع مرحل مستقر في الصين، فإن KEYONG لا توفر المنتجات فحسب، بل تقدم أيضًا الدعم الهندسي وتوجيهات التطبيقات.
تعمل KEYONG وفقًا لمعايير إدارة الجودة ISO 9001 وتنفذ مراقبة الجودة الكاملة للعملية بدءًا من اختيار المواد الخام وحتى الفحص النهائي. يتم اختبار سلسلة Subminiature High Power Relay من أجل:
● التحمل الكهربائي
● المتانة الميكانيكية
●مقاومة درجات الحرارة
● أداء العزل
●الامتثال للسلامة في ظل ظروف التحميل
م
CQC
بنفايات
توفالو
أول
تضمن هذه العمليات الصارمة أداءً مستقرًا في البيئات الصناعية الصعبة.
Q1: ما هو استخدام مرحل الطاقة العالية الصغير؟
يتم استخدامه بشكل أساسي لتحويل الأحمال الكهربائية متوسطة الطاقة في أنظمة PCB المدمجة، بما في ذلك الأتمتة الصناعية والأجهزة المنزلية وأجهزة الاتصالات.
Q2: هل يمكن لمرحل KEYONG 8A التعامل مع الأحمال الحثية؟
نعم، ولكن الأحمال الحثية مثل المحركات أو الملفات يجب أن يتم تخفيضها بشكل صحيح لضمان الموثوقية على المدى الطويل. يمكن لفريقنا الهندسي المساعدة في اختيار التكوين الصحيح.
Q3: ما الذي يجعل مرحل KEYONG مختلفًا عن الشركات المصنعة الصينية الأخرى؟
يركز KEYONG على:
رقابة صارمة على الجودة ISO 9001
خطوط إنتاج أوتوماتيكية كاملة
منتجات معتمدة من UL، TUV، CE، CQC
قدرة الإنتاج الضخم المستقرة (80 مليونًا + الإنتاج السنوي)
وهذا يضمن جودة متسقة من مصنع ومورد صيني موثوق به.
س4: ما هو عمر هذا التتابع؟
في ظل ظروف الحمل المقدرة، يوفر المرحل دورات حياة ميكانيكية وكهربائية طويلة مناسبة للتطبيقات الصناعية والتجارية.
س 5: هل يمكنني استخدام هذا التتابع في البيئات ذات درجة الحرارة العالية؟
نعم، ولكن الأداء يعتمد على الظروف البيئية. بالنسبة لتطبيقات درجات الحرارة القصوى، يمكن لـ KEYONG أن توصي بإصدارات مرحل معززة أو محكمة الغلق.
Q6: هل يدعم KEYONG حلول التتابع OEM أو المخصصة؟
نعم. كمصنع مرحل محترف في الصين، تقدم KEYONG خدمات OEM/ODM بما في ذلك تخصيص الملف، تصميم الغلاف، وتعديل المعلمات الكهربائية.
Q7: أين يتم تصدير مرحل KEYONG بشكل أساسي؟
يتم تصدير مرحلاتنا عالميًا، بما في ذلك أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا، لخدمة قطاعات الصناعة والسيارات.
يعد اختيار مرحل الطاقة العالية الفرعية 8A/250VAC الصحيح أمرًا ضروريًا لضمان الأداء المستقر والسلامة وعمر الخدمة الطويل في تطبيقك. باعتبارنا شركة تصنيع مرحلات محترفة في الصين - KEYONG، نوصي بتقييم المعلمات الرئيسية التالية قبل اختيار المرحل:
1. متطلبات الحمل (التيار والجهد)
إذا كانت دائرتك تعمل ضمن 8 أمبير / 250 فولت تيار متردد، فهذا النموذج مناسب.
بالنسبة للأحمال الحثية (المحركات والمحولات)، فكر في خفض السرعة لضمان عمر أطول.
بالنسبة للأحمال الأعلى من 8 أمبير، قد يكون مرحل الطاقة أو مرحل السيارات أكثر ملاءمة.
2. التحكم في الجهد (مواصفات الملف)
تأكد من أن جهد الملف يتوافق مع تصميم PCB أو نظام التحكم الخاص بك.
قد يؤدي الاختيار غير الصحيح للملف إلى تبديل غير مستقر أو فشل.
3. مساحة التثبيت (تصميم ثنائي الفينيل متعدد الكلور)
تم تصميم هذا التتابع الصغير لتخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة.
مثالية للأجهزة الإلكترونية المدمجة حيث تكون المساحة محدودة.
4. بيئة التطبيق
البيئات الصناعية القياسية: مناسبة تماما
البيئات ذات الرطوبة العالية / درجات الحرارة المرتفعة: فكر في إصدارات الحماية المختومة أو المحسنة
البيئات شديدة الاهتزاز: قد تكون هناك حاجة إلى مرحلات من فئة السيارات
5. تبديل التردد
بالنسبة لدوائر التبديل عالية التردد، تأكد من التصميم المناسب لتبديد الحرارة.
يمكن أن يساعد الدعم الهندسي KEYONG في تقييم متطلبات دورة الحياة.
