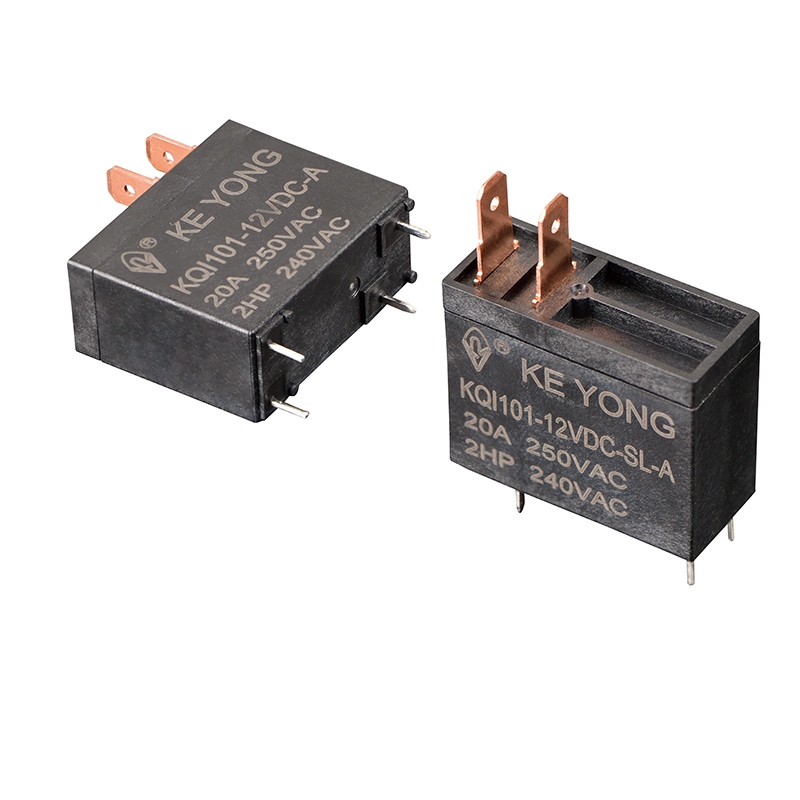

تم تصميم Miniature Power PCB Relay for Switching 20A لتطبيقات التبديل ذات التيار العالي حيث يعد الاستقرار والسلامة وعمر الخدمة الطويل أمرًا بالغ الأهمية. تم تصنيع هذا المنتج من قبل KEYONG، وهي شركة صينية متخصصة في تصنيع وتوريد ومصنع المرحلات الكهرومغناطيسية، وقد تم تصميم هذا المنتج لتقديم أداء موثوق به في الأنظمة المدمجة المثبتة على ثنائي الفينيل متعدد الكلور.
بفضل المتانة الكهربائية القوية وأداء الاتصال المتسق، يُستخدم هذا المرحل على نطاق واسع في أنظمة التحكم الصناعية وإلكترونيات السيارات والأجهزة المنزلية ووحدات إدارة الطاقة. تم تطويره وفقًا لمعايير مراقبة الجودة الصارمة لضمان التشغيل المستقر في البيئات الصعبة.
كمورد مرحل موثوق به في الصين، تركز KEYONG على التصنيع الدقيق والتحسين المستمر، مما يضمن أن كل مرحل يلبي متطلبات التطبيق العالمية.
● تصميم مصغر مدمج مناسب لتركيب ثنائي الفينيل متعدد الكلور
●قدرة تحويل ثابتة تبلغ 20 أمبير للأحمال ذات التيار العالي
●أداء كهرومغناطيسي موثوق به مع مقاومة اتصال منخفضة
●مقاومة قوية للتآكل الكهربائي لإطالة عمر الخدمة
●مصممة لعمليات التجميع الآلي لثنائي الفينيل متعدد الكلور
●مناسبة لكل من التطبيقات الإلكترونية الصناعية والاستهلاكية
يعكس المنتج التزام KEYONG كشركة مصنعة محترفة للمرحلات في الصين، مع التركيز على المتانة والاتساق ومرونة التطبيق.
يعد اختيار مرحل الطاقة المصغرة PCB المناسب للتبديل 20A أمرًا بالغ الأهمية لضمان أداء مستقر للدائرة وعمر خدمة طويل. كمصنع ومورد محترف للمرحلات في الصين، تقدم KEYONG التوجيه الفني لمساعدة العملاء على اختيار المرحلات الأكثر ملاءمة للتطبيقات المختلفة.
عند اختيار مرحل ثنائي الفينيل متعدد الكلور بقدرة 20 أمبير، يأخذ المهندسون عادةً في الاعتبار العوامل التالية:
نوع التحميل: الحمل المقاوم (السخانات، المصابيح) أو الحمل الحثي (المحركات، الضواغط)
تبديل المتطلبات الحالية: التيار المستمر مقابل تيار التدفق
توافق جهد الملف: مطابقة تصميم دائرة التحكم
مساحة تخطيط ثنائي الفينيل متعدد الكلور: متطلبات التصميم المدمج للوحات عالية الكثافة
توقع الحياة الكهربائية: تردد دورات التبديل
متطلبات شهادة السلامة: معايير UL، TUV، CE لأسواق التصدير
بالنسبة للتطبيقات ذات التيار العالي مثل أنظمة السيارات أو لوحات التحكم الصناعية، يوفر مرحل الطاقة المصغر بتصنيف 20A توازنًا بين الحجم الصغير وقدرة التبديل الموثوقة، خاصة عندما تكون المساحة على PCB محدودة.
KEYONG، باعتبارها مصنع مرحل ذي خبرة في الصين، تقدم الدعم الهندسي لمساعدة العملاء على تجنب اختيار المرحلات المنخفض التصنيف أو المفرط في التصميم، مما يضمن كفاءة التكلفة واستقرار النظام.

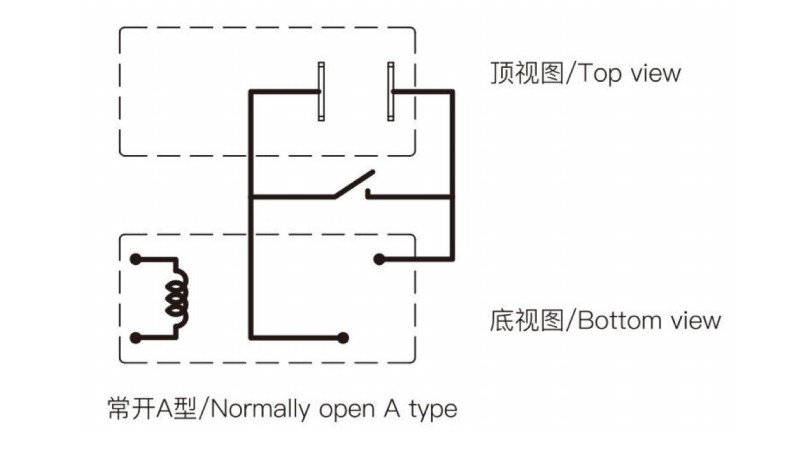

| ترتيب الاتصال | A |
| مقاومة الاتصال | ≥100mΩ |
| مواد الاتصال | سيلفرالوي: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 20 أمبير 250 فولت تيار متردد |
| ماكس تبديل الجهد | 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 20 أ |
| ماكس قوة التبديل | 4000 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.54 واط (لتر) | 0.72 واط (د) | ||||||||||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| جهد البيك اب (الحد الأقصى) | 80% (الجهد الاسمي) | |||||||||||||||
| جهد التسرب (الحد الأدنى) | 5% (الجهد الاسمي) | |||||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 م2 | |
| قوة عازلة تسرب التيار 1mA) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥20 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 17 جرام | |
| بناء | مقاومة للتدفق | |
يتم تطبيق مرحل الطاقة المصغرة PCB للتبديل 20A على نطاق واسع عبر العديد من الصناعات:
●أنظمة التحكم في الأتمتة الصناعية
●وحدات التحكم الإلكترونية للسيارات
●وحدات تبديل الأجهزة المنزلية
● أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتحكم في درجة الحرارة
●معدات إمدادات الطاقة وإدارة الطاقة
●أنظمة التحكم بالاتصالات والإشارات
مع الأداء المستقر في ظل ظروف التحميل المختلفة، يتم اختيار مرحلات KEYONG بشكل شائع من قبل عملاء OEM العالميين الذين يبحثون عن مورد مصنع مرحلات صيني موثوق به.
تقع شركة Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. في نينغبو، مقاطعة تشجيانغ، الصين، وتدير منشأة تصنيع تبلغ مساحتها 12000 متر مربع ومجهزة بخطوط إنتاج آلية متعددة.
يدمج المصنع معدات متقدمة مثل أنظمة التجميع الآلية، وآلات الاختبار، وأدوات الفحص الدقيقة لضمان الكفاءة العالية والإنتاج المستقر.
مع قدرة إنتاجية سنوية تتجاوز عشرات الملايين من المرحلات، أصبحت KEYONG شركة صينية موثوقة لتصنيع وتوريد المرحلات لخدمة العملاء العالميين في قطاعات السيارات والطاقة والاتصالات والصناعة.
توفر KEYONG الدعم الفني لدورة كاملة، بما في ذلك:
● إرشادات اختيار التتابع بناءً على متطلبات التطبيق
●استشارة المعلمات الكهربائية
●تقييم الحلول المخصصة لمشاريع تصنيع المعدات الأصلية
●مستقرة إدارة المهلة للإنتاج الضخم
●الدعم الفني بعد البيع والمساعدة في استكشاف الأخطاء وإصلاحها
يضمن نظام الخدمة هذا حصول العملاء ليس فقط على المنتجات ولكن أيضًا على الدعم على المستوى الهندسي من مورد صيني محترف للمرحلات.
● أكثر من عشر سنوات من الخبرة في التصنيع في مجال إنتاج التتابع
●هندسة قوية وقدرة على البحث والتطوير
●أنظمة الإنتاج والاختبار الآلي المتقدمة
● مراقبة الجودة الصارمة تتماشى مع المعايير الدولية
●إمدادات عالمية مستقرة لقطاعات السيارات والصناعة والطاقة
تواصل KEYONG تعزيز مكانتها كشركة مصنعة وموردة ومصنع موثوق به في الصين للمرحلات الكهرومغناطيسية، مع التركيز على التعاون طويل الأمد وجودة المنتج المتسقة.
إن فهم الفرق بين أنواع المرحلات المماثلة يساعد المهندسين على اختيار الحل المناسب لتطبيقاتهم. فيما يلي مقارنة عملية من منظور التصنيع والتطبيق:
| المعلمة | مرحل طاقة ثنائي الفينيل متعدد الكلور مصغر (20A) | تتابع الإشارة | تتابع الطاقة العامة |
|---|---|---|---|
| الحمل المقدر | تيار عالي يصل إلى 20A | تيار منخفض (مستوى الإشارة) | Medium to high load |
| مقاس | نوع ثنائي الفينيل متعدد الكلور مدمج | مدمج للغاية | هيكل أكبر |
| طلب | تبديل الطاقة، التحكم الصناعي | نقل الإشارات والاتصالات | التحكم العام في الطاقة |
| نوع التحميل | المحركات والسخانات ووحدات الطاقة | إشارات التحكم فقط | الأحمال المنزلية والصناعية |
| متانة | عمر كهربائي/ميكانيكي مرتفع | استقرار إشارة عالي جدًا | متانة متوسطة إلى عالية |
| كفاءة التكلفة | متوازن للاستخدام الصناعي | تطبيقات الطاقة المنخفضة | أوسع ولكن أقل إحكاما |
Q1: ما هو الاستخدام الرئيسي لمرحل ثنائي الفينيل متعدد الكلور المصغر 20A؟
يتم استخدامه لتحويل الأحمال الحالية المتوسطة إلى العالية في الأنظمة الإلكترونية المدمجة مثل وحدات التحكم الصناعية ووحدات السيارات والأجهزة المنزلية.
س2: هل يمكن استخدام هذا التتابع في تطبيقات السيارات؟
نعم، يتم تطبيقه على نطاق واسع في أنظمة التحكم الإلكترونية للسيارات حيث يتطلب أداء التبديل المستقر.
Q3: هل KEYONG شركة مصنعة أو شركة تجارية؟
KEYONG هي شركة مصنعة ومصنع للمرحلات المباشرة في الصين، تدمج الإنتاج والبحث والتطوير ومراقبة الجودة.
Q4: هل يدعم التتابع تركيب ثنائي الفينيل متعدد الكلور ؟
نعم، إنه مصمم خصيصًا لتركيب ثنائي الفينيل متعدد الكلور في أنظمة التجميع الآلية.
