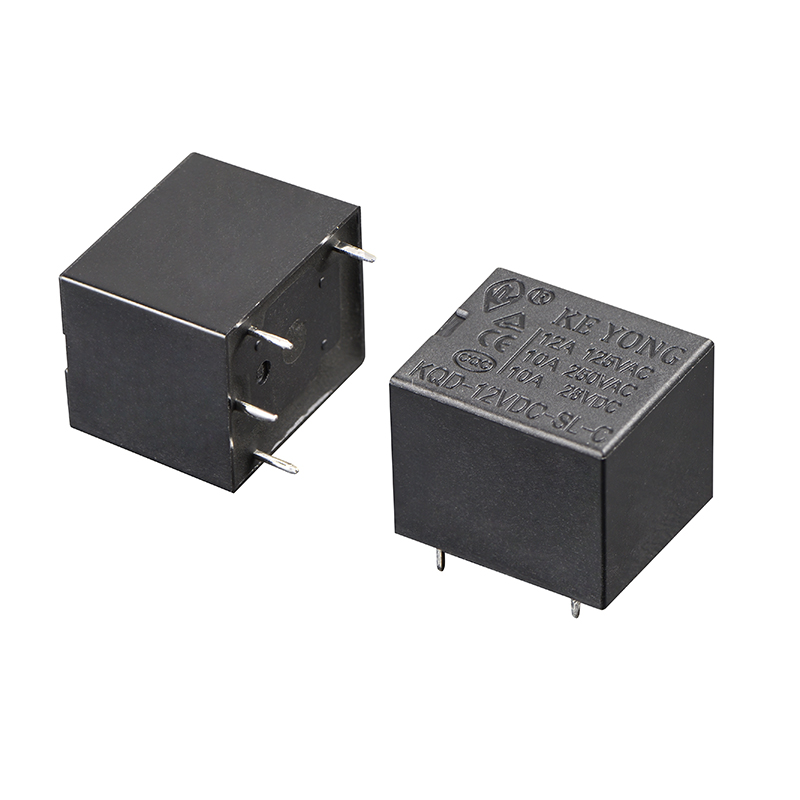

تم تصميم هذا المرحل المصغر عالي الطاقة لدرجة الحرارة العالية 105 درجة مئوية لتطبيقات التبديل عالية التحميل التي تتطلب أداءً مستقرًا في ظل البيئات الحرارية القاسية. يتميز بتركيب PCB مدمج، وقوة عازلة عالية، وأداء اتصال موثوق، ويستخدم على نطاق واسع في إلكترونيات السيارات، والأتمتة الصناعية، وأنظمة المنزل الذكي، ومعدات التحكم في الطاقة.
يعتمد اختيار مرحل الطاقة العالية المصغر المناسب على درجة حرارة التشغيل، وتبديل التيار، وبيئة التثبيت، ونوع الحمل، ومتطلبات التطبيق. باعتبارها شركة متخصصة في تصنيع وتوريد المرحلات في الصين، توفر KEYONG حلول مرحل متعددة لإلكترونيات السيارات، والأتمتة الصناعية، وأنظمة الطاقة المتجددة، وتطبيقات الأجهزة الذكية.
يساعد جدول مقارنة النماذج التالي العملاء على اختيار نماذج المرحلات المناسبة بسرعة وفقًا لسيناريوهات التطبيق المختلفة.
مقارنة نموذج مرحل عالي الطاقة مصغر
| نموذج | التصنيف الحالي | درجة حرارة التشغيل | نموذج الاتصال | التطبيقات النموذجية | المزايا الرئيسية |
|---|---|---|---|---|---|
| KQX-10A | 10 أ | 85 درجة مئوية | 1أ/1ج | الأجهزة المنزلية الذكية | حجم صغير، استهلاك منخفض للطاقة |
| KQX-20A | 20 أ | 105 درجة مئوية | 1 أ | أنظمة التحكم الصناعية | أداء تبديل مستقر |
| KQX-30A | 30 أ | 105 درجة مئوية | 1أ/1ج | إلكترونيات السيارات | قدرة تحميل عالية ومقاومة حرارية |
| KQX-40A | 40 أ | 125 درجة مئوية | 1 أ | أنظمة شحن الطاقة الجديدة | مناسبة للبيئات القاسية |
| KQX-50A | 50 أ | 125 درجة مئوية | 1C | معدات تخزين الطاقة | القدرة على حمل التيار العالي |
مقارنة بين التتابع القياسي وتتابع درجة الحرارة العالية
| ميزة | التتابع القياسي | تتابع درجة الحرارة العالية 105 درجة مئوية |
|---|---|---|
| مقاومة درجات الحرارة | 70 درجة مئوية – 85 درجة مئوية | تصل إلى 105 درجة مئوية |
| بيئة التطبيق | الظروف العادية | البيئات ذات الحرارة العالية |
| خدمة الحياة | معيار | لفترة أطول تحت الضغط الحراري |
| استقرار | الاستخدام الصناعي العام | تعزيز موثوقية التحميل العالي |
| الصناعات الموصى بها | الأجهزة المنزلية | أنظمة السيارات والصناعية |
مقاومة درجات الحرارة العالية حتى 105 درجة مئوية
تم تطوير هذا المرحل المصغر عالي الطاقة خصيصًا للتطبيقات التي تعمل في بيئات درجة الحرارة المحيطة العالية. يحافظ المرحل على أداء كهربائي مستقر وتبديل اتصال موثوق به حتى في ظل درجات حرارة العمل المستمرة التي تصل إلى 105 درجة مئوية، مما يساعد على تحسين سلامة المعدات ومتانتها بشكل عام.
هيكل مصغر مدمج
يساعد تصميم تركيب ثنائي الفينيل متعدد الكلور المدمج على توفير مساحة التثبيت مع الحفاظ على قدرة التحويل العالية. إنها مناسبة للأنظمة الإلكترونية الحديثة التي تتطلب تخطيطات مكونات عالية الكثافة وتصميمات خفيفة الوزن.
قدرة تحويل عالية
مصمم لتطبيقات التبديل ذات الأحمال العالية، يوفر المرحل أداءً موثوقًا لحمل التيار مع توصيل كهربائي ممتاز ومقاومة اتصال منخفضة، مما يضمن التشغيل المستقر لأنظمة التحكم الصناعية والسيارات.
أداء كهربائي مستقر
يتميز المرحل بقوة عازلة عالية، وأداء عزل قوي، ومقاومة ممتازة للاهتزاز وتقلبات درجات الحرارة، مما يجعله مناسبًا للتشغيل المستمر على المدى الطويل.
مناسبة للصناعات المتعددة
يتم تطبيق هذا التتابع المصغر ذو الطاقة العالية لدرجة الحرارة العالية 105 درجة مئوية على نطاق واسع في:
●الكترونيات السيارات
●أنظمة شحن وتخزين الطاقة المتجددة
● التحكم في الأتمتة الصناعية
● الأجهزة المنزلية الذكية
●أنظمة الأمن والمراقبة
●معدات الاتصالات
● أجهزة التحكم الذكية

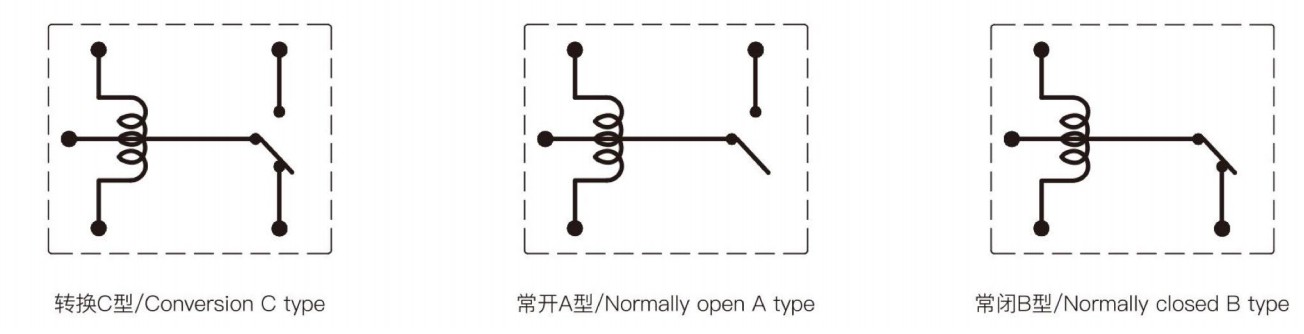

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | الحليف الفضي: AgSnO₂In₂O₃،AgSnO₂،AgNi |
| تصنيف الاتصال (Res.load) | 7 أمبير/10 أمبير/15 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر، 15 أمبير 125 فولت تيار متردد |
| ماكس تبديل الجهد | 277 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 15 أ |
| ماكس قوة التبديل | 2770 فولت أمبير/300 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷ملاحظة |
| استهلاك الطاقة (واط) | 0.36 واط (لتر) | 0.45 واط (د) | ||||||||||||||
| الجهد الاسمي (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1500VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 9 جرام | |
| بناء | مختومة الجريان برهان | |
أقامت KEYONG تعاونًا طويل الأمد مع الشركات المصنعة المحلية والدولية في مجالات إلكترونيات السيارات وأجهزة الاتصالات والأتمتة الصناعية والتكنولوجيا الذكية وأنظمة الطاقة المتجددة.
تقوم الشركة حاليًا بتصدير ملايين المرحلات سنويًا للعملاء عبر:
●أمريكا الشمالية
●أمريكا الجنوبية
●أوروبا الغربية
● جنوب شرق آسيا
●الشرق الأوسط
بدعم من أنظمة التصنيع الآلية وإجراءات مراقبة الجودة الصارمة، تضمن KEYONG فترات زمنية ثابتة وجودة منتج متسقة ودعمًا فنيًا موثوقًا للعملاء العالميين.
1. هل هذا التتابع مناسب للتشغيل المستمر عند 105 درجة مئوية؟
نعم. تم تصميم هذا المرحل المصغر عالي الطاقة لدرجة الحرارة العالية 105 درجة مئوية خصيصًا لبيئات درجات الحرارة المرتفعة. تم تحسين مواد الترحيل ونظام الاتصال والبنية الداخلية من أجل التشغيل المستقر طويل الأمد في ظل الظروف الحرارية العالية.
2.هل يمكن لـ KEYONG توفير حلول التتابع OEM والمخصصة؟
نعم. باعتبارها مصنعًا وموردًا محترفًا للمرحلات في الصين، فإن KEYONG تدعم تخصيص OEM وODM وفقًا لمتطلبات العملاء، بما في ذلك:
تخصيص الجهد لفائف
تعديل هيكل المحطة
تكوين الاتصال
تخصيص الشعار والتعبئة والتغليف
حلول التتابع الخاصة بالتطبيقات
3. ما هي الصناعات التي تستخدم عادة هذا التتابع المصغر عالي الطاقة؟
يستخدم التتابع على نطاق واسع في إلكترونيات السيارات، والأتمتة الصناعية، والأجهزة المنزلية، وأنظمة شحن وتخزين الطاقة المتجددة، وأجهزة الاتصالات، ومعدات التحكم الذكية.
4. كيف يضمن KEYONG جودة المنتج؟
تطبق KEYONG رقابة صارمة على الجودة طوال عملية التصنيع بأكملها. يعمل المصنع وفقًا لمعايير ISO9001 ويستخدم معدات التجميع والاختبار والفحص الآلي للحفاظ على ثبات وموثوقية المنتج.
5. ما هي الشهادات التي تمتلكها مرحلات KEYONG؟
لقد حصلت منتجات التتابع KEYONG على العديد من الشهادات الدولية، بما في ذلك شهادات الامتثال UL، TUV، CE، CQC، وRoHS.
