تستخدم الأنظمة الكهربائية للسيارات المرحلات للتحكم في طاقة الإضاءة ومراوح التبريد وتكييف الهواء والمحركات والأحمال الكهربائية الأخرى. يعتمد التتابع المناسب على التيار الذي يتم تحويله، ونوع الحمل، ومساحة التثبيت المتاحة، وبيئة التشغيل.
الفرق الرئيسي بين أارتفاع تتابع السيارات الحاليةومرحل السيارات القياسي هو الحمل الذي يهدف كل تصميم إلى التعامل معه. تم تطوير نموذج التيار العالي لتطبيقات تبديل الطاقة الصعبة، في حين أن المرحل القياسي قد يكون كافيًا للدوائر ذات التيار المنخفض والتحكم الكهربائي العام. ومع ذلك، تعتمد القدرة الفعلية على مواصفات الطراز الفردي وليس على اسمه فقط.
بالنسبة لمصنعي إلكترونيات السيارات، يتطلب الاختيار بين الاثنين أكثر من مجرد مقارنة التيار المقنن. يؤثر أيضًا تكوين الاتصال وتيار التدفق وجهد الملف والظروف الحرارية ومتطلبات التثبيت على اختيار التتابع.
عادةً ما يكون التصنيف الحالي هو المواصفات الأولى التي يجب التحقق منها عند اختيار مرحل السيارة. يمكن أن يكون لدوائر الإضاءة والمراوح والمضخات والمحركات خصائص تشغيل وتيار تشغيل مختلفة، لذلك يجب أن يتطابق المرحل مع الحمل الكهربائي الفعلي.
يمكن أن يعمل مرحل السيارات القياسي بشكل جيد في الدوائر ضمن سعة التبديل المحددة له. عندما تشتمل الدائرة على تيار مستمر أعلى أو تيار تدفق كبير، قد يكون من الضروري استخدام مرحل ذو تصميم اتصال مناسب عالي التيار.

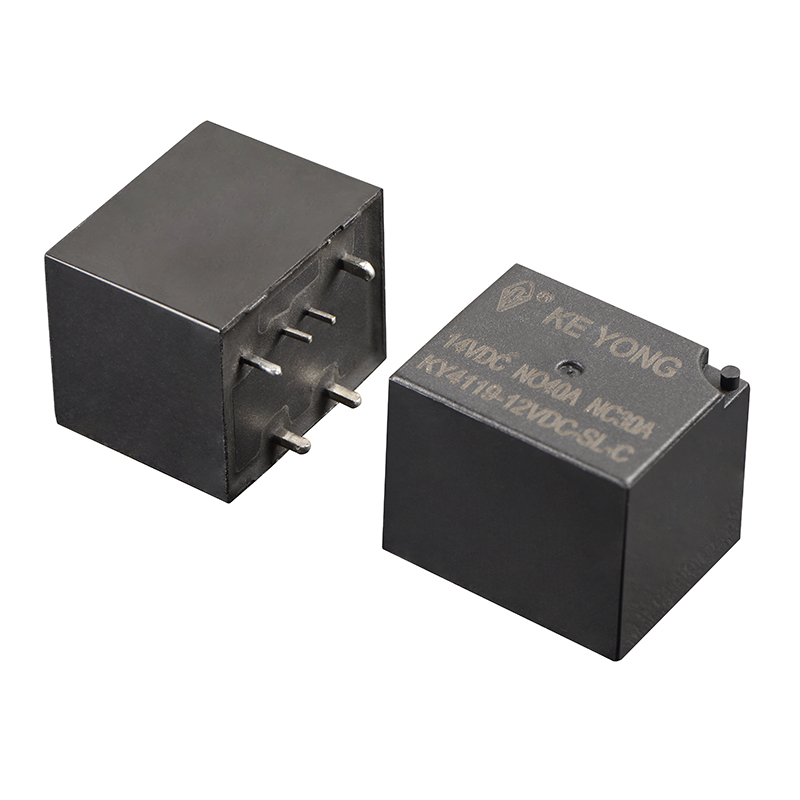

على سبيل المثال، كيونغارتفاع السيارات الحالية ثنائي الفينيل متعدد الكلور التتابع، الطراز KY4119 (4120)، يدعم تقييمات الاتصال البالغة 30 أمبير أو 40 أمبير عند 14 فولت تيار مستمر في ظل ظروف الحمل المقاوم. كما أن مواصفاتها تميز بين صنع التيار وتيار الكسر، وهو أمر مهم عند تقييم الأحمال ذات تيارات البدء العالية.

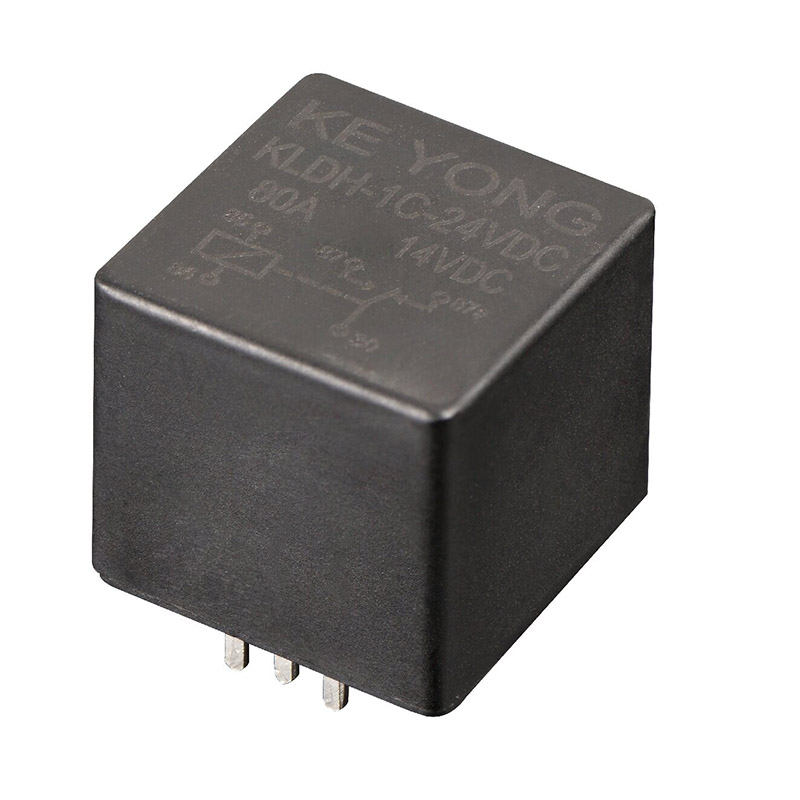

بالنسبة للتطبيقات التي تتطلب نطاقًا حاليًا مختلفًا أو تنسيق تثبيت مختلف، فإنمرحل التيار العالي للسيارات 100 أمبير، نموذج KLDH (V7)، يوفر خيارًا آخر للتقييم. يجب التحقق بعناية من تصنيفات الاتصال المدرجة والحد الأقصى لظروف التبديل لأن اسم المنتج لا يعني أنه يمكن تبديل كل حمل بشكل مستمر عند 100 أمبير.
تحمل جهات اتصال التتابع الحمل المحول، مما يجعل المواد الخاصة بها ومقاومة التلامس وإمكانية التبديل مهمة للأداء على المدى الطويل.
عندما يفتح المرحل أو يغلق دائرة نشطة، قد يتشكل قوس كهربائي بين نقاط الاتصال. تعتمد الخطورة على عوامل مثل التيار والجهد ونوع الحمل وظروف التبديل. يمكن للأحمال الحثية، بما في ذلك المحركات والملفات اللولبية، أن تضع متطلبات مختلفة على جهات الاتصال مقارنة بالأحمال المقاومة.
قد تتضمن التصميمات عالية التيار مواد اتصال وهياكل داخلية مخصصة لظروف التبديل الأكثر تطلبًا. تشتمل بعض الطرز أيضًا على ميزات التحكم في القوس. على سبيل المثال، يسرد مرحل KLDH (V7) من KEYONG مغناطيسات انفجار مدمجة كجزء من تصميم التحكم في القوس.
تظل مرحلات السيارات القياسية مناسبة للأحمال ضمن حدودها المحددة. وبالتالي فإن المقارنة ذات الصلة ليست مجرد ما إذا كان المرحل موصوفًا بأنه قياسي أو تيار مرتفع، ولكن ما إذا كانت تقييمات الاتصال وخصائص التبديل الخاصة به تتوافق مع الدائرة المقصودة.
قبل وضع اللمسات النهائية على النموذج، يجب على المهندسين مراجعة الجهد الكهربي والتيار المقنن، وظروف التبديل القصوى، والتحمل الكهربائي، ومعلومات حد الحمل الخاصة بالشركة المصنعة.
تستخدم كل من مرحلات السيارات القياسية وعالية التيار ملف تحكم لتشغيل جهات الاتصال. إن تطبيق الجهد الصحيح على الملف يخلق القوة المغناطيسية التي تغير حالة الاتصال.
تشمل الفولتية الشائعة لملف مرحل السيارات 12VDC و24VDC، على الرغم من أن الخيارات المتاحة تختلف حسب الطراز. يجب أن يتطابق جهد الملف مع دائرة التحكم، ويجب مراعاة استهلاك طاقة الملف عند تشغيل مرحلات متعددة في نفس النظام.
يسرد مرحل التيار العالي KEYONG's KLDH (V7) خيارات ملف 12VDC و24VDC. النطاق تتابع السياراتيتضمن أيضًا أنواعًا مختلفة من المرحلات للتحكم الكهربائي العام في السيارة، مما يمنح المهندسين نقطة انطلاق عند مقارنة متطلبات الملف وتكوينات الاتصال وخيارات التثبيت.
بالنسبة لوحدات التحكم الإلكترونية، من المفيد أيضًا التحقق مما إذا كان المرحل يتطلب صمامًا ثنائيًا أو مقاومًا لقمع الملف. يمكن أن تؤثر هذه الخيارات على دائرة المحرك ومتطلبات القطبية وسلوك تحرير المرحل. ويجب اختيارها وفقًا لتصميم الدائرة بدلاً من إضافتها دون التحقق.
يعد التوافق المادي فرقًا عمليًا آخر بين تصميمات مرحلات السيارات.
تتوفر مرحلات السيارات القياسية بأحجام مختلفة وترتيبات طرفية. اعتمادًا على الطراز، يمكنهم استخدام أطراف التوصيل أو أطراف التوصيل السريع أو أطراف PCB. يمكن أيضًا تصميم المرحلات عالية التيار لتكامل ثنائي الفينيل متعدد الكلور أو للتثبيت في مقبس مرحل مخصص.
بالنسبة للوحدات الإلكترونية المدمجة، فإنارتفاع السيارات الحالية ثنائي الفينيل متعدد الكلور التتابعيقدم تنسيقًا مثبتًا على ثنائي الفينيل متعدد الكلور مع خيارات مغلقة ومفتوحة. تتضمن تكويناتها المدرجة أبعادًا طرفية أمريكية وأوروبية، والتي يمكن أن تساعد المهندسين في تقييم التوافق مع التجميع الحالي.

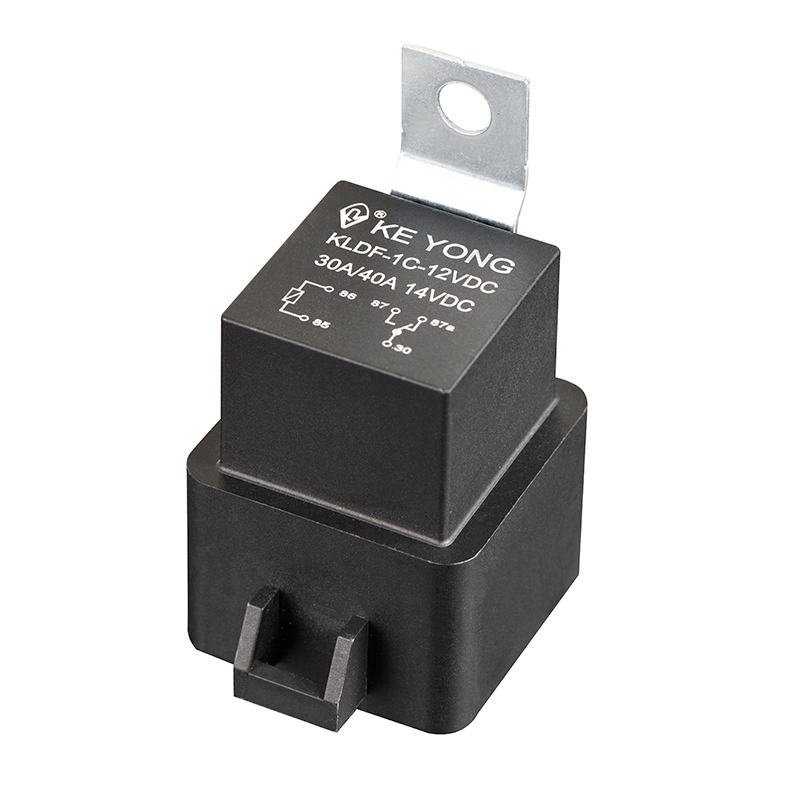

بالنسبة لتوزيع طاقة السيارة أو التركيبات الأخرى التي يفضل فيها ترتيب المكونات الإضافية، فإنمرحل السيارات من النوع المغطىهو نموذج آخر للنظر فيه. وهو يدعم تكوينات التثبيت المتعلقة بالمكونات الإضافية وثنائي الفينيل متعدد الكلور، مع خيارات الحماية المحددة للمنتج.
قبل اختيار المرحل، قارن أبعاده الإجمالية، وتخطيط الطرف، وطريقة التركيب، وتوافق المقبس، والتخليص المتاح. قد يظل المرحل ذو التصنيف الحالي المناسب غير مناسب إذا لم يتمكن من ملاءمة التجميع الحالي أو توصيله بشكل صحيح بمجموعة الأسلاك.
تعمل مرحلات السيارات في البيئات التي يمكن أن تؤثر فيها التغيرات في درجات الحرارة والاهتزاز الميكانيكي على أداء المكونات. وتختلف المتطلبات وفقًا لموقع التركيب، بدءًا من الوحدات الإلكترونية المحمية وحتى المناطق المعرضة لدرجات حرارة أعلى واهتزازات أكثر شدة.
ينبغي تقييم نطاق درجة حرارة تشغيل المرحل إلى جانب حمله الكهربائي. يمكن أن يؤثر تسخين التلامس، وتكرار التبديل، والمكونات المحيطة، وظروف العلبة على درجة الحرارة التي يتم اختبارها أثناء التشغيل.
تسرد مواصفات المنتج KLDH (V7) وKY4119 (4120) من KEYONG نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +125 درجة مئوية. تم إدراج KLDH (V7) أيضًا مع خيارات البناء المقاومة للغبار والمختومة، بينما يتوفر KY4119 (4120) في الأنواع المختومة والمفتوحة.
توفر هذه المواصفات أساسًا للمقارنة، ولكنها لا تعني أن كل تكوين سيعمل بشكل مماثل في جميع الظروف. يجب على المهندسين التحقق من تقييمات النموذج الدقيق وبنية الحماية مقابل بيئة التثبيت المقصودة.
المرحل الأكثر ملاءمة هو الذي يلبي المتطلبات الكهربائية والميكانيكية والبيئية للتطبيق دون إدخال تعقيدات غير ضرورية في التصميم.
استخدم الاختبارات التالية عند مقارنة المرحل القياسي بنموذج التيار العالي:
تحديد الحمل الفعلي:تحديد تيار التشغيل العادي، تيار البدء أو التدفق، جهد الإمداد، ونوع الحمل.
التحقق من تقييمات الاتصال:تحقق من ظروف الحمل المقدرة وحدود التبديل القصوى بدلاً من الاعتماد على الرقم الرئيسي الحالي.
تطابق مواصفات الملف:تأكد من جهد الملف، واستهلاك الطاقة، وأي متطلبات لمكونات القمع.
التحقق من توافق التركيب:قم بمراجعة الأبعاد والترتيب الطرفي ومتطلبات المقبس وتخطيط ثنائي الفينيل متعدد الكلور.
تقييم ظروف التشغيل:ضع في اعتبارك درجة الحرارة المحيطة والاهتزاز والرطوبة والغبار وتردد التبديل.
مراجعة متطلبات عمر الخدمة:مقارنة التحمل الكهربائي والميكانيكي في ظل الظروف ذات الصلة بالتطبيق.
على سبيل المثال، قد يكون المرحل المدمج المقدر للحمل المقصود مناسبًا للوحة التحكم ذات مساحة التثبيت المحدودة. قد تكون هناك حاجة إلى مرحل ذو تصميم اتصال عالي التيار أكثر ملاءمة لدائرة توزيع الطاقة. يجب أن يعتمد القرار النهائي على المواصفات الكاملة وظروف التشغيل الفعلية.
لا، يعتبر مرحل التيار العالي مفيدًا عندما تتطلب ظروف التحميل والتحويل قدراته. بالنسبة للدوائر ذات التيار المنخفض، قد يكون المرحل القياسي ذو التصنيفات الكهربائية والبيئية الصحيحة كافيًا.
نعم، إذا كانت تقييمات المرحل تدعم تيار تشغيل المحرك، وتيار البدء، والجهد، وظروف التبديل. تعتبر أحمال المحركات حثية، لذلك يجب على المهندسين أن يعيروا اهتمامًا خاصًا لتيار التدفق، وقوس التلامس، والتحمل الكهربائي.
تأكد من جهد الملف، وترتيب الاتصال، والتيار والجهد المقنن، والحد الأقصى لظروف التبديل، ونطاق درجة حرارة التشغيل، والأبعاد الطرفية، وأسلوب التركيب، ونوع الحماية. بالنسبة لمشروعات OEM، يمكن أن تساعد العينات والوثائق الفنية في التحقق من التوافق قبل تقديم أوامر الإنتاج.
يصف مرحل السيارات عالي التيار مرحلًا مخصصًا للأحمال الكهربائية المطلوبة. يحدد مرحل ثنائي الفينيل متعدد الكلور عالي التيار للسيارات على وجه التحديد التصميم المخصص لتركيب لوحة الدوائر المطبوعة. يجب أن يفي إصدار ثنائي الفينيل متعدد الكلور بالمتطلبات الكهربائية للتطبيق والقيود الميكانيكية والتخطيطية للتجميع.
يعود التمييز بين مرحل السيارات القياسي ونموذج التيار العالي إلى الحمل الكهربائي وسلوك التبديل ومتطلبات التركيب وبيئة التشغيل. تساعد مقارنة هذه العوامل المهندسين على تجنب اختيار المرحل بناءً على التصنيف الحالي وحده.
تقدم KEYONG خيارات ترحيل السيارات للتحكم الكهربائي العام في المركبات وتطبيقات التيار العالي. لتحديد النموذج المناسب لمشروع تصنيع المعدات الأصلية، قم بتوفير جهد الملف المطلوب، وتيار الحمل، وتكوين الاتصال، ونوع التركيب، وظروف التشغيل عند طلب معلومات فنية أو عرض أسعار.
