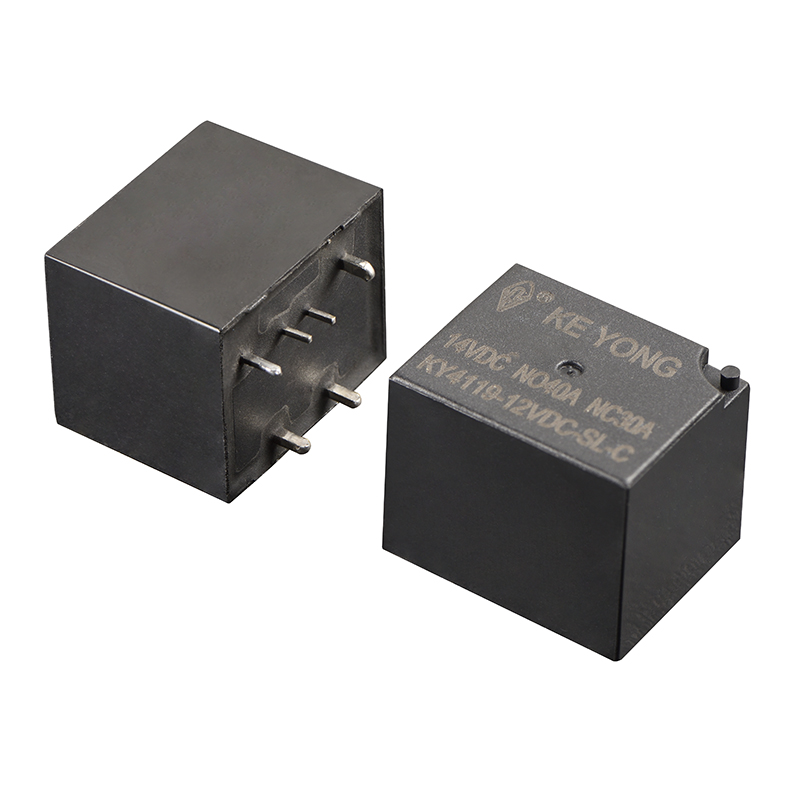

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. تقدم KY4119 (4120) مرحل PCB للسيارات عالي التيار، والذي يتميز بقدرة تحويل تصل إلى 40 أمبير مع تكوينات اتصال من النموذج A و1 من النموذج C. متوفر في أنواع مختومة ومفتوحة، يدعم مرحل PCB الخاص بالسيارات كلاً من الأبعاد الطرفية الأمريكية والأوروبية من أجل التوافق الواسع مع التطبيقات. يستخدم على نطاق واسع في أنظمة التحكم في السيارات، ومعدات التحكم الآلي، والتطبيقات الصناعية، ويوفر KY4119 (4120) أداءً موثوقًا وفعالية من حيث التكلفة وتبديل تيار عالي مستقرًا لعملاء OEM والعملاء الصناعيين.
ارتفاع أداء التحويل الحالي
تم تصميم المرحل لتطبيقات التحكم الكهربائي ذات الأحمال الثقيلة، ويوفر أداء تحويل مستقر مع انخفاض مقاومة التلامس وتحسين التوصيل الكهربائي، مما يجعله مناسبًا لأنظمة طاقة السيارات ومعدات التحكم الصناعية.
تصميم مدمج لتركيب PCB
يساعد هيكل تركيب PCB على توفير مساحة التثبيت مع تبسيط عمليات التجميع للوحدات الإلكترونية للسيارات وأنظمة التحكم.
موثوقية درجة السيارات
تم تصنيع المرحل بمواد عالية الجودة ومكونات دقيقة، ويوفر مقاومة ممتازة للاهتزاز والحرارة وبيئات التشغيل القاسية الشائعة في تطبيقات السيارات.
عمر كهربائي وميكانيكي طويل
تساعد مواد الاتصال المتقدمة والبنية الداخلية المُحسّنة على إطالة عمر الخدمة وتحسين الاستقرار التشغيلي على المدى الطويل.
خيارات حماية متعددة
متوفر بتصميمات محكمة الغلق ومقاومة للغبار لدعم بيئات التطبيقات المختلفة وتحسين الحماية ضد الرطوبة والملوثات.
دعم تخصيص OEM وتصنيع التصميم الشخصي
توفر KEYONG خدمات تخصيص مرنة للعملاء العالميين، بما في ذلك:
●جهد ملف مخصص
● نماذج الاتصال
● تخطيطات محطة ثنائي الفينيل متعدد الكلور
●تركيب القوس
● هيكل السكن
●تخصيص الشعار والتغليف

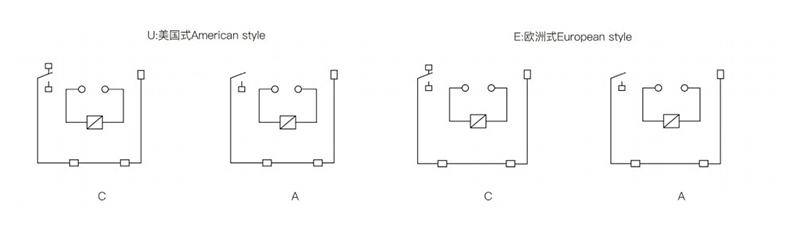

| ترتيب الاتصال | مكيف الهواء |
| انخفاض الجهد (عند 10A) | ≥200 مللي فولت |
| مواد الاتصال | سبائك الفضة: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 30 أمبير/40 أمبير 14 فولت تيار مستمر |
| ماكس تبديل الجهد | 75 فولت تيار مستمر |
| ماكس التبديل الحالي | النوع: 100 أمبير (تيار التدفق) الاستراحة: 60 أمبير (مقاوم) 2500 فولت أمبير/300 وات |
| التحمل الكهربائي (التردد: 360 عملية/ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية/ساعة) | 1×10⁷أوبس |
|
|
النوع القياسي | نوع حساس | |||||||
| استهلاك الطاقة (واط) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| الجهد الاسمي (VDC) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| مقاومة الملف (Ω±10%) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| جهد البيك اب (الحد الأقصى) | 60% (الجهد الاسمي) | 75% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | ||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | ||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | قوة العزل الكهربائي (بين الملف والاتصالات) | 500 فولت تيار متردد 1/دقيقة |
|
|
قوة عازلة (بين الاتصالات المفتوحة) | 500 فولت تيار متردد 1/دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ +125 درجة مئوية | |
| مقاومة الاهتزاز | 10 ~ 40 هرتز 1.27 مم / سعة مزدوجة 40 ~ 70 هرتز 49 متر / ثانية² | |
|
|
70 ~ 100 هرتز 0.5 مم / سعة مزدوجة 100 ~ 500 هرتز 98 متر / ثانية² | |
| مقاومة الصدمات | 98 م/ث² | |
| وزن | حوالي 19 جرام | |
| بناء | مختومة / مفتوحة | |
ملاحظة: البيانات المذكورة أعلاه هي القيمة الأولية
يستخدم مرحل الطاقة ثنائي الفينيل متعدد الكلور للسيارات على نطاق واسع في:
●الأنظمة الإلكترونية للسيارات
●أنظمة شحن السيارات الكهربائية
●أنظمة إدارة البطارية (BMS)
● التحكم في إضاءة السيارة
●أنظمة مراوح التبريد
●أنظمة تكييف الهواء
● توزيع الطاقة في السيارات
●معدات الأتمتة الصناعية
●أنظمة التحكم بإمدادات الطاقة
● الأجهزة الكهربائية الذكية
1. ما هو الحد الأقصى لتيار التحويل لمرحل ثنائي الفينيل متعدد الكلور للسيارات؟
يدعم المرحل قدرات تحويل التيار العالية التي تتراوح من 30 أمبير إلى 100 أمبير اعتمادًا على الموديلات والتكوينات المختلفة.
2. هل هذا التتابع مناسب لأنظمة EV ؟
نعم. يُستخدم المرحل على نطاق واسع في أنظمة شحن المركبات الكهربائية وأنظمة إدارة البطاريات وتطبيقات التحكم الإلكتروني في السيارات.
3. ما هي الفولتية لفائف المتاحة؟
تشمل الفولتية القياسية للملف 12VDC و24VDC. خيارات الجهد المخصصة متاحة أيضًا عند الطلب.
4. هل يمكنك تقديم عينات؟
نعم. العينات متاحة للاختبار والتقييم قبل الطلبات بالجملة.
5. ما هي أنواع الحماية المتاحة؟
تتوفر هياكل الحماية المختومة والمقاومة للغبار وفقًا لمتطلبات التطبيق.
هل تبحث عن مصنع ومورد موثوق لمرحل PCB للسيارات في الصين؟
اتصل بـ KEYONG اليوم من أجل:
●التسعير المباشر للمصنع
●استشارة مجانية حول المنتج
● دعم صانعي القطع الأصلية وتصنيع التصميم الشخصي
●عرض أسعار سريع خلال 24 ساعة
● خدمة اختبار العينات
●إمدادات الطلب بالجملة مستقرة
تلتزم KEYONG بتوفير حلول ترحيل السيارات عالية الجودة مع أداء موثوق وأسعار تنافسية وخدمة تصدير احترافية للعملاء العالميين.
