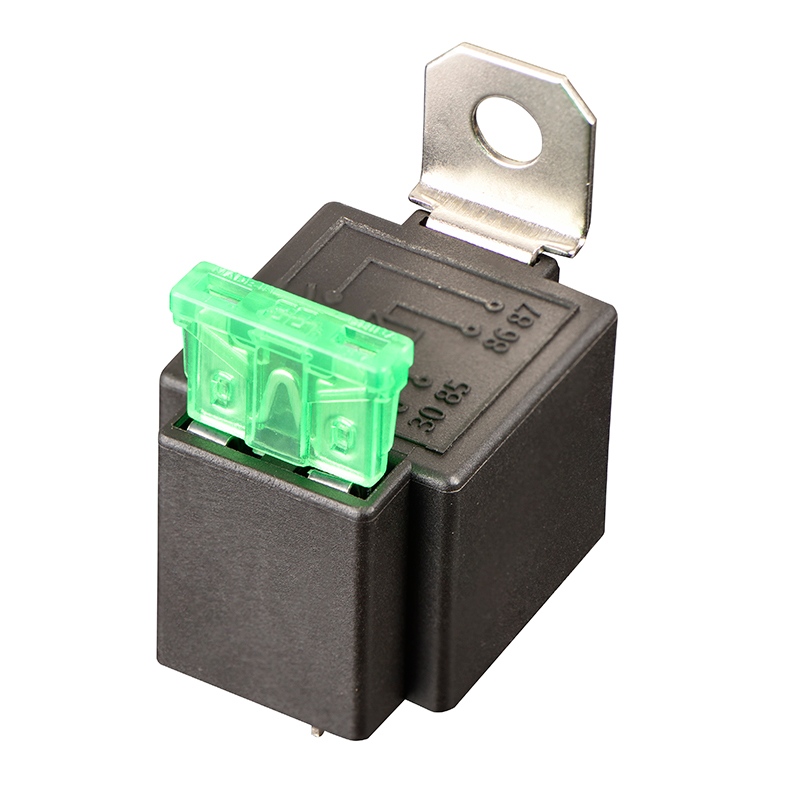

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. يقدم KLD (V4) Fuse Design Automotive Relay، وهو مرحل مدمج عالي التيار مصمم لتطبيقات التبديل 30A-60A في أنظمة السيارات والصناعية.
يتم استخدامه على نطاق واسع في إضاءة السيارات، ودوائر الطاقة، وإكسسوارات المصابيح، وأنظمة التحكم للخدمة الشاقة، مما يضمن أداء مستقرًا وموثوقًا في ظل الظروف الصعبة.
يدعم KLD (V4) خيارات التوصيل السريع وتركيب PCB، مع تصميم اختياري مقاوم للغبار لتحسين المتانة في البيئات القاسية. تم تصنيعه بموجب عمليات معتمدة من ISO 9001، وهو يضمن الجودة المتسقة وعمر الخدمة الطويل والتشغيل الآمن.
بفضل هيكله المدمج وخيارات التثبيت المتنوعة، يوفر Fuse Design Automotive Relay حلاً فعالاً من حيث التكلفة وموثوقًا لتطبيقات التحكم عالية التيار.
يعمل جهاز KEYONG Fuse Design Automotive Relay من خلال نظام مزدوج الوظيفة:
يتحكم ملف التتابع في تبديل الدوائر ذات التيار العالي باستخدام إشارة منخفضة الطاقة.
يراقب المصهر المدمج الحمل الحالي ويفصل الدائرة تلقائيًا أثناء التحميل الزائد أو ظروف الدائرة القصيرة.
يضمن هذا التصميم المتكامل التحكم الكهربائي الدقيق وحماية الدائرة في الوقت الحقيقي، مما يحسن السلامة والموثوقية في تطبيقات السيارات.
1. تصميم متكامل لحماية الصمامات
هيكل المصهر المدمج يحمي الدائرة من التيار الزائد وتلف الدائرة القصيرة
يقلل من الحاجة لحاملي الصمامات الخارجية
يعزز سلامة النظام ويبسط عملية التثبيت
2. موثوقية كهربائية عالية
أداء تبديل مستقر تحت الاهتزاز وتغيرات درجة الحرارة
مقاومة اتصال منخفضة لنقل التيار بكفاءة
عمر كهربائي وميكانيكي طويل
3. هيكل مدمج من فئة السيارات
تصميم موفر للمساحة لأنظمة أسلاك المركبات الحديثة
مناسبة لبيئات التثبيت الضيقة
متوافق مع مآخذ السيارات القياسية
4. القدرة على التكيف البيئي القوي
مقاومة للحرارة والرطوبة والغبار والاهتزاز
مصممة لظروف التشغيل القاسية للسيارات
أداء مستقر في الاستخدام المستمر على المدى الطويل
5. دعم OEM ومخصص
يتوفر جهد ملف مخصص وتخطيط الدبوس وتصنيف الصمامات
مناسبة لمشاريع تصنيع المعدات الأصلية للسيارات وأسواق استبدال ما بعد البيع
قدرة تصنيع مرنة من سلسلة توريد المصانع الصينية

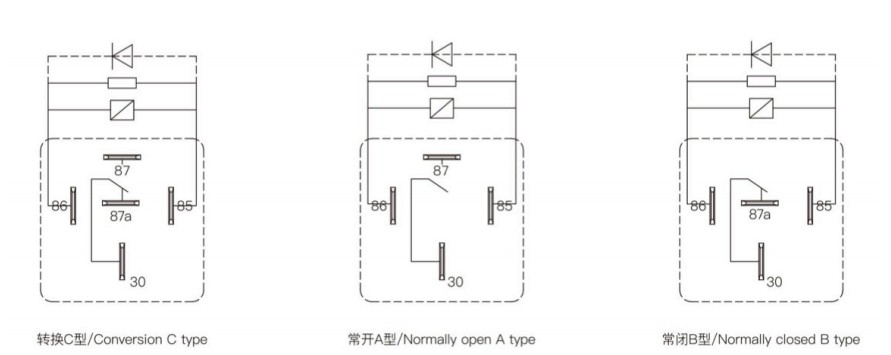

| ترتيب الاتصال | 1/2 أ، 1/2 ب 1/2 ج |
| انخفاض الجهد (عند 10A) | ≥200 مللي فولت |
| مواد الاتصال | سبائك الفضة: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال | 30A/40A/60A 14VDC |
| ماكس تبديل الجهد | راجع "منحنى حد التحميل" |
| ماكس التبديل الحالي | 60A (مقاوم 14VDC) |
| الحد الأدنى لتحميل الاتصال | 1 أمبير 6 فولت تيار مستمر |
| التحمل الكهربائي (التردد: 900 عملية / ساعة) | 1 × 10⁵أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 1.6 واط | 1.8 واط | 1.6 واط | 1.8 واط | 1.8 واط | 2.0 واط |
| الجهد الاسمي (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| مقاومة الملف (Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| المقاومة الموازية (Ω) |
|
680 |
|
2700 |
|
2700 |
| جهد البيك اب (الحد الأقصى) | 65% (الجهد الاسمي) | |||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||||
| مستوى العزل | الفئة ب/الفئة واو | |
| مقاومة العزل | 100MQ (500VDC) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | قوة العزل الكهربائي (بين الملف والاتصالات) | 500VAC دقيقة |
| قوة عازلة (بين الاتصالات المفتوحة) | 500VAC دقيقة | |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ +125 درجة مئوية | |
| مقاومة الاهتزاز | 5 هرتز ~ 22.3 هرتز 10 مم سعة مزدوجة | |
| 22.3 هرتز ~ 500 هرتز 98 م / ث² | ||
| مقاومة الصدمات | 294 م/ث² | |
| وزن | حوالي 36 جرام | |
| بناء | مقاوم للغبار | |
●الأنظمة الكهربائية للسيارات
●وحدات التحكم في المحرك (ECM)
●أنظمة الإضاءة (المصابيح الأمامية، مصابيح الضباب، أنظمة LED)
●أنظمة تكييف الهواء
● التحكم الكهربائي في المركبات الثقيلة
● الأنظمة الكهربائية للدراجات النارية
●مجموعات تعديل السيارات ما بعد البيع
1. ما هي ميزة مرحل السيارات ذو تصميم المصهر؟
فهو يجمع بين التحكم في التبديل وحماية الصمامات في وحدة واحدة، مما يقلل من تعقيد الأسلاك الخارجية ويحسن سلامة الدائرة.
2. هل يمكن لهذا التتابع التعامل مع الأحمال الحالية العالية؟
نعم، يدعم KLD (V4) التبديل المستقر من 30 أمبير إلى 60 أمبير، وهو مناسب لإضاءة السيارات وأنظمة التحميل الثقيل.
3. هل هي مناسبة للبيئات القاسية؟
نعم، يضمن التصميم الاختياري المقاوم للغبار والهيكل الصناعي أداءً موثوقًا به في حالات الاهتزاز والغبار وتغيرات درجات الحرارة.
4. هل يمكن لـ KEYONG تقديم حلول مخصصة؟
نعم، يدعم KEYONG تخصيص OEM بما في ذلك التصنيف الحالي وتصميم السكن ونوع المحطة ومواصفات الصمامات.
5. ما هي الصناعات التي تستخدم هذا التتابع بشكل شائع؟
يستخدم على نطاق واسع في إلكترونيات السيارات والأتمتة الصناعية وأنظمة التحكم في الطاقة.
باعتبارها مصنعًا محترفًا لتصنيع مرحلات السيارات في الصين، توفر KEYONG ما يلي:
● قدرة إنتاجية ضخمة مستقرة بأكثر من 80 مليون إنتاج سنوي
● رقابة صارمة على الجودة بموجب الأنظمة المعتمدة من ISO
●معدات الإنتاج والاختبار الآلي المتقدمة
●قدرة قوية على تخصيص OEM/ODM
●أسعار تنافسية للمصنع مباشرة
●التسليم السريع وتجربة التصدير العالمية
نحن لسنا موردين للتتابع فحسب، بل نحن أيضًا شريك تقني طويل الأمد للعملاء في مجال الصناعة والسيارات على مستوى العالم.
