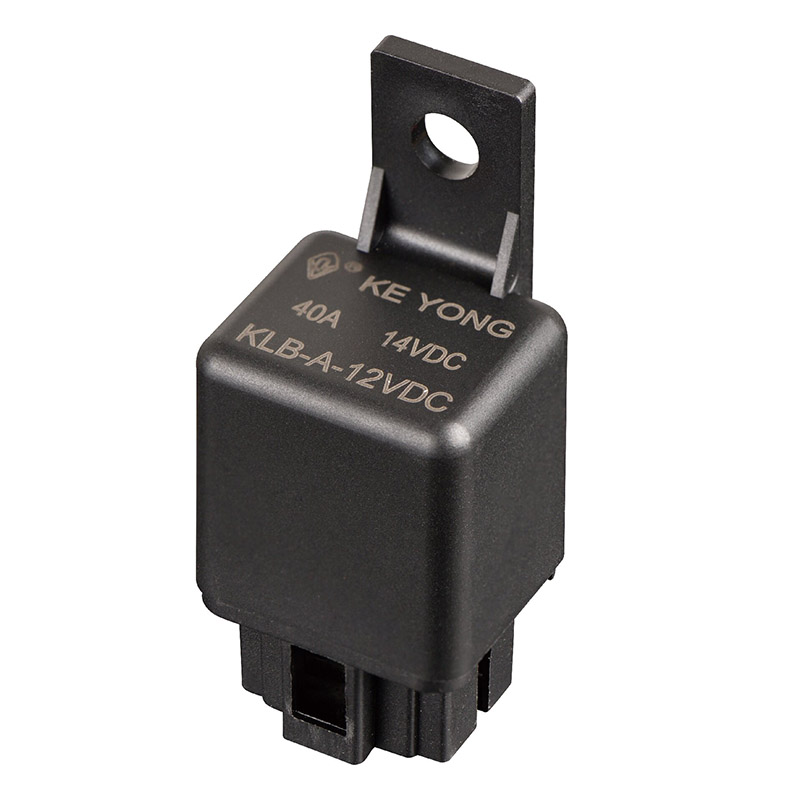

مرحل السيارات ذو القدرة على التبديل KLB (V5) 40A من NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. عبارة عن مرحل موثوق به عالي التيار مصمم لتطبيقات السيارات والصناعية، ويقدم تكوين اتصال من نموذج A / 1 من النموذج B مع تبديل يصل إلى 40 أمبير عند 14 فولت تيار مستمر للتحكم المستقر في المراوح والإضاءة والسخانات والمحركات. إنه يعمل في بيئات قاسية من -40 درجة مئوية إلى +125 درجة مئوية، ويدعم خيارات لفائف 12 فولت/24 فولت، ويوفر إصدارات Wash Tight (S) وFlux Proof (Z) لحماية أفضل، بينما يضمن تصميم الاتصال المتين والامتثال لـ RoHS عمر خدمة طويل وأداء آمن وفعال من حيث التكلفة لمشتري OEM.
1. قدرة تحويل عالية (معالجة الحمل 40 أمبير)
مصممة للتعامل مع ما يصل إلى 40 أمبير، مما يجعلها مناسبة لتطبيقات السيارات ذات الطاقة المتوسطة إلى العالية.
2. تصميم مدمج وموفر للمساحة
تتيح البصمة الصغيرة سهولة الاندماج في أنظمة أسلاك السيارات الضيقة وصناديق الصمامات.
3. أداء كهربائي موثوق
مقاومة الاتصال مستقرة
قمع قوس قوي
أداء تبديل ثابت تحت الاهتزاز والحرارة
4. متانة من فئة السيارات
بنيت لتحمل:
بيئات ذات درجة حرارة عالية تحت غطاء محرك السيارة
الاهتزاز والصدمات الميكانيكية
الضوضاء الكهربائية والارتفاعات المفاجئة
5. التحكم في كفاءة استخدام الطاقة
يضمن استهلاك طاقة الملف المنخفض الحد الأدنى من الحمل على دوائر التحكم.
6. عمر خدمة طويل
مصمم لدورات التبديل المتكررة مع الحد الأدنى من تآكل جهات الاتصال.
عند اختيار المرحل المناسب، ضع في اعتبارك العوامل التالية:
1. تحميل المتطلبات الحالية
تأكد من أن المرحل يدعم 40 أمبير على الأقل أو أعلى لظروف الحمل القصوى.
2. تصنيف الجهد
تم تصميم معظم مرحلات السيارات لأنظمة 12 فولت تيار مستمر أو 24 فولت تيار مستمر. تطابق جهد نظام سيارتك.
3. تكوين الاتصال
الأنواع الشائعة:
SPST (1 النموذج A) - تحكم بسيط في التشغيل/الإيقاف
SPDT (1 النموذج C) - التبديل بين دائرتين
4. بيئة التشغيل
يفحص:
نطاق درجة الحرارة (حجرة المحرك مقابل استخدام المقصورة)
مقاومة الاهتزاز
متطلبات الحماية من الرطوبة أو الغبار
5. نوع المحطة
محطات ثنائي الفينيل متعدد الكلور (للدوائر المتكاملة)
محطات التوصيل السريع (لأنظمة تسخير الأسلاك)
6. نوع التطبيق
قد تتطلب التطبيقات المختلفة:
ارتفاع التسامح الحالي التدفق (المحركات والمراوح)
ثبات الحمل المستمر (أنظمة الإضاءة)

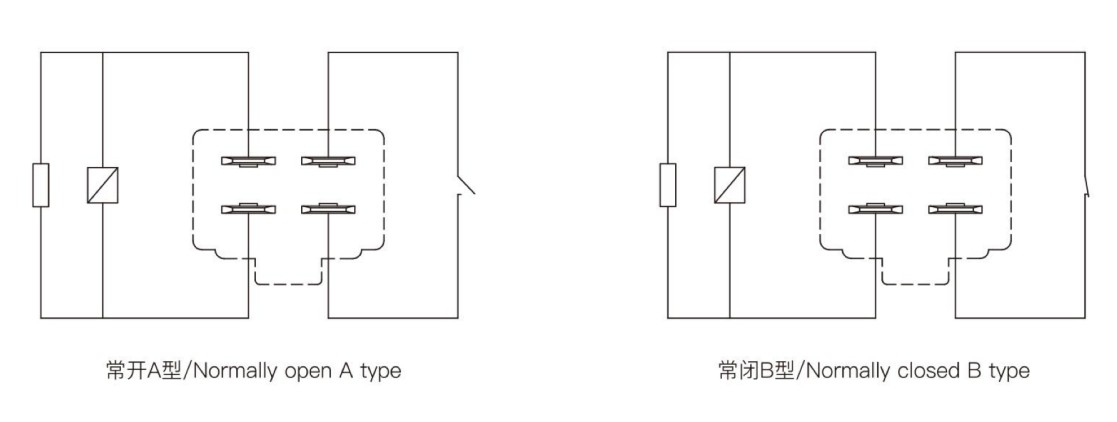

| ترتيب الاتصال | أ/ب |
| انخفاض الجهد (عند 10A) | ≥200 مللي فولت |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال | 30 أمبير 40 أمبير 14 فولت تيار مستمر |
| ماكس تبديل الجهد | 50 فولت تيار مستمر |
| ماكس التبديل الحالي | 40A (مقاوم 14VDC) |
| الحد الأدنى لتحميل الاتصال | 1 أمبير 6 فولت تيار مستمر |
| التحمل الكهربائي (التردد: 900 عملية / ساعة) | 1×10⁶ps |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1 × 10'أوبس |
| استهلاك الطاقة (واط) | 1.5 واط | 1.7 واط | 1.5 واط | 1.7 واط |
| الجهد الاسمي (VDC) | 12 | 12 | 24 | 24 |
| مقاومة الملف (Q±10%) | 96 | 96 | 384 | 384 |
| المقاومة الموازية(2) |
|
680 |
|
2700 |
| جهد البيك اب (الحد الأقصى) | 65% (الجهد الاسمي) | |||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||
| مستوى العزل | الفئة ب/الفئة واو | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | قوة العزل الكهربائي (بين الملف والاتصالات) | 500VAC دقيقة |
|
|
قوة عازلة (بين الاتصالات المفتوحة) | 500VAC دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ +125 درجة مئوية | |
| مقاومة الاهتزاز | 5 هرتز ~ 22.3 هرتز 10 مم سعة مزدوجة | |
|
|
22.3 هرتز ~ 500 هرتز 98 م / ث² | |
| مقاومة الصدمات | 294 م/ث² | |
| وزن | حوالي 299 | |
| بناء | مقاوم للغبار | |
يستخدم هذا النوع من المرحلات بشكل أساسي في الأنظمة الكهربائية للسيارات حيث يجب التحكم في أحمال التيار العالية بشكل موثوق دون التحميل الزائد على دائرة التحكم.
تشمل التطبيقات النموذجية ما يلي:
المصابيح الأمامية ومصابيح الضباب وأنظمة الإضاءة المساعدة
ضواغط التكييف ومراوح التبريد
مضخات الوقود ودوائر التحكم في المحرك
نوافذ كهربائية، أنظمة قفل مركزي
أنظمة القرن ومحركات المساحات
الدوائر المساعدة للسيارات الكهربائية
باختصار، فهو يتيح للإشارات منخفضة الطاقة التحكم بأمان في أجهزة السيارات عالية الطاقة.
س 1: ماذا يعني 40A في مرحل السيارات؟
وهذا يعني أن المرحل يمكنه تبديل الأحمال الكهربائية بأمان حتى 40 أمبير في ظل ظروف محددة.
Q2: هل يمكن استخدام هذا التتابع لأنظمة الإضاءة LED؟
نعم. يتم استخدامه بشكل شائع للمصابيح الأمامية LED والأضواء المساعدة ودوائر التحكم في الإضاءة.
س 3: ماذا يحدث إذا تجاوز الحمل 40 أمبير؟
تجاوز التيار المقنن قد يسبب:
ارتفاع درجة حرارة الاتصال
لحام الاتصالات
انخفاض العمر الافتراضي أو الفشل
س4: هل هو مناسب لجميع المركبات؟
نعم، طالما أن متطلبات الجهد (12 فولت/24 فولت) والحمل تتوافق مع مواصفات المرحل.
س5: ما هي مدة استمرار تتابع السيارة؟
في ظل الظروف العادية، يمكن أن يستمر مرحل 40A عالي الجودة لمئات الآلاف إلى الملايين من دورات التبديل.
س 6: ما هو الفرق بين المرحلات 30A و 40A؟
مرحل 30 أمبير: مناسب للأحمال الخفيفة (الملحقات الأساسية)
مرحل 40 أمبير: مصمم للأحمال الثقيلة مثل المحركات والضواغط والإضاءة عالية الطاقة
