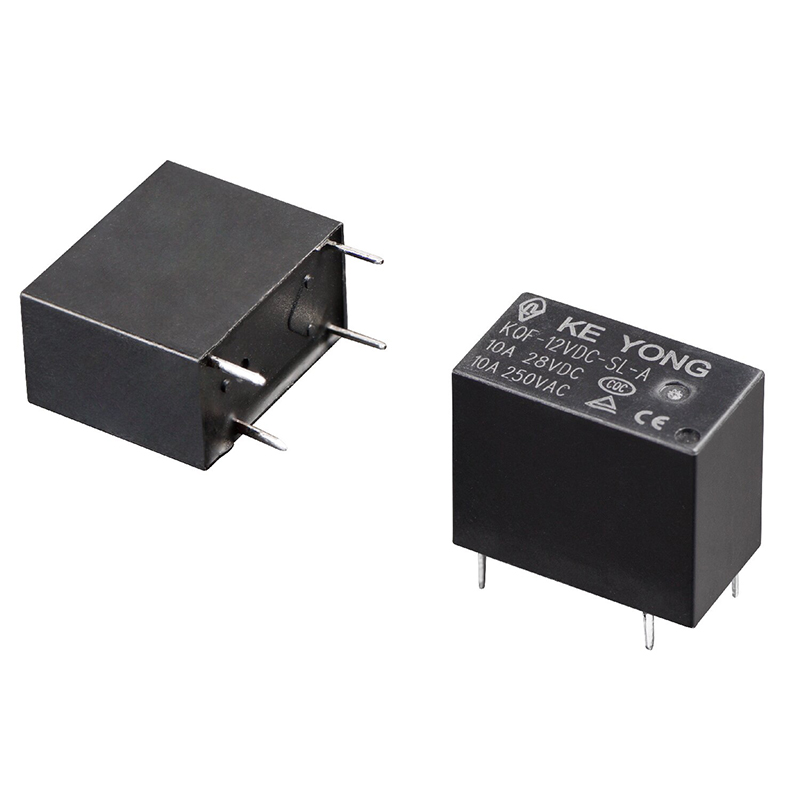

مرحل ثنائي الفينيل متعدد الكلور المصغر KQF (32F) 5A/250VAC من NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. هو حل ترحيل مدمج وموثوق مصمم لأنظمة التحكم الصناعية ومعدات التدفئة والتهوية وتكييف الهواء والأجهزة المنزلية الذكية وأنظمة الأمان وإمدادات الطاقة والأجهزة المنزلية. بفضل أداء التبديل المستقر وتصميم العزل المعزز، فهو مناسب لتطبيقات PCB عالية الكثافة التي تتطلب موثوقية طويلة الأمد وسلامة كهربائية.
●يدعم إمكانية التبديل 5A، و10A، و16A، و20A

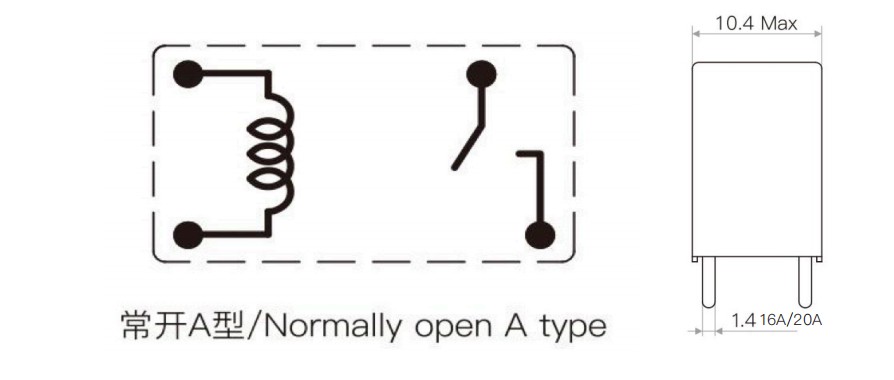

●SPST-NO (1 نموذج A) تكوين جهة الاتصال
● قوة عازلة 4 كيلو فولت بين الملف وجهات الاتصال لتعزيز سلامة العزل
●خيارات استهلاك الطاقة المنخفضة للملف: 200 ميجاوات و450 ميجاوات

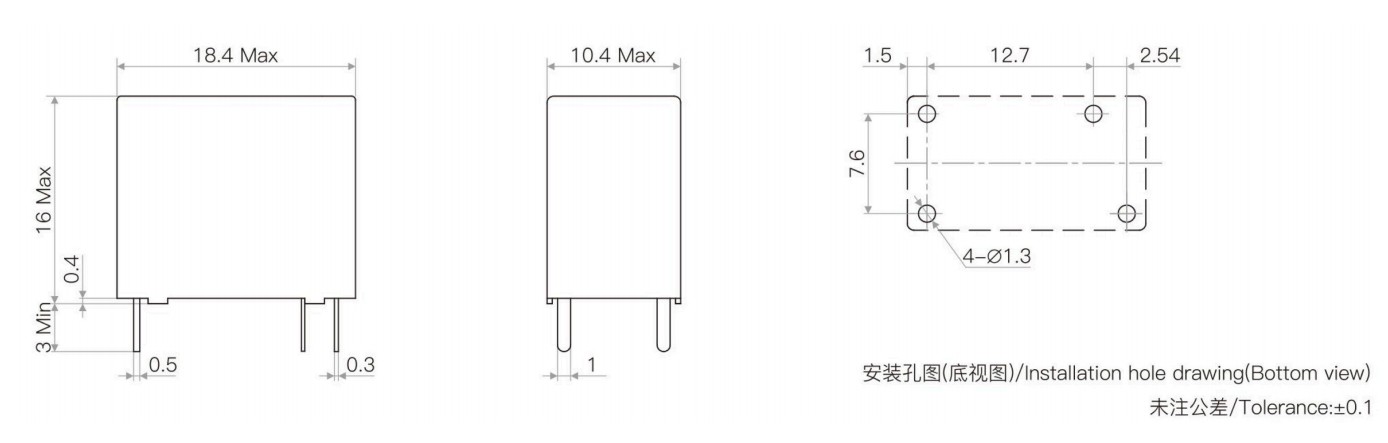

● هيكل صغير الحجم لتخطيط ثنائي الفينيل متعدد الكلور لتوفير المساحة
●تصميم محطة ثنائي الفينيل متعدد الكلور القياسية لسهولة التركيب والاستبدال
●الأنواع البلاستيكية المختومة والمقاومة للتدفق متوفرة
●RoHS متوافقة مع المعايير البيئية العالمية
●يساعد على تقليل توليد الحرارة واستهلاك الطاقة
●مناسبة للوحات التحكم الإلكترونية المدمجة
●أداء تبديل مستقر في ظل ظروف العمل المستمرة
● سهولة التكامل في أنظمة الأتمتة والأجهزة
●عملية موثوقة لعمر خدمة طويل
| ترتيب الاتصال | A |
| مقاومة الاتصال | ≥50mQ |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 5 أمبير/10 أمبير 250 فولت تيار متردد، 10 أمبير 125 فولت تيار متردد/30 فولت تيار مستمر، 16 أمبير 250 فولت تيار متردد |
| ماكس تبديل الجهد | 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 20 أ |
| ماكس قوة التبديل | 2500 فولت أمبير/300 واط |
| التحمل الكهربائي (التردد: 360 ops/h) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 ops/h) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.45 واط (لتر) | 0.2 واط (ح) | ||||||||||||
| الجهد الاسمي (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| مقاومة الملف (Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||||
| جهد التسرب (الحد الأدنى | 5% (الجهد الاسمي) | |||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة Dielectrc (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 4000VAC 1 دقيقة |
| بين الاتصالات المفتوحة | 1000VAC 1 دقيقة | |
| وقت التشغيل (عند الجهد الاسمي) | ≥8 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 294 م/ث² |
| مدمرة | 980 م/ث² | |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 4.6 جرام | |
| بناء | مختومة الجريان برهان | |
تم تصميم مرحل PCB المصغر KQF (32F) 5A/250VAC للتحكم الموثوق في التبديل في الأنظمة الإلكترونية المدمجة وتطبيقات PCB عالية الكثافة. مع الأداء الكهربائي المستقر، استهلاك الطاقة المنخفض، وتصميم العزل المعزز، يتم استخدامه على نطاق واسع في مختلف الصناعات ومعدات التحكم الذكية.
يتم استخدامه على نطاق واسع في أنظمة المنزل الذكي، وأجهزة التحكم HVAC، والأجهزة المنزلية، ومعدات الأتمتة الصناعية، وأنظمة الأمان، وأجهزة الاتصالات، ولوحات التحكم في إمدادات الطاقة. حجمها الصغير وأداء التبديل المستقر يجعلها مناسبة لتطبيقات ثنائي الفينيل متعدد الكلور ذات المساحة المحدودة.
1. هل يدعم التتابع تركيب ثنائي الفينيل متعدد الكلور عالي الكثافة؟
نعم. تم تصميم الهيكل الصغير المدمج لتخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة ويساعد على توفير مساحة التثبيت داخل المعدات الإلكترونية مع الحفاظ على أداء كهربائي موثوق به.
2.ما هي ميزة قوة عازلة 4kV؟
تعمل قوة العزل الكهربائي 4 كيلو فولت بين الملف وجهات الاتصال على تحسين أداء العزل والسلامة الكهربائية. فهو يساعد على تقليل مخاطر التداخل الكهربائي والدوائر القصيرة وانهيار العزل في بيئات التشغيل الصعبة.
3. هل هذا التتابع مناسب للتشغيل المستمر على المدى الطويل؟
نعم. تم تصميم المرحل بمواد اتصال مستقرة وبنية داخلية موثوقة للحفاظ على أداء تحويل ثابت أثناء التشغيل طويل الأمد وظروف التبديل المتكررة.
4. هل تتوفر إصدارات مختومة؟
نعم. يتوفر كل من الأنواع البلاستيكية المختومة والمقاومة للتدفق لدعم عمليات تجميع وتصنيع ثنائي الفينيل متعدد الكلور المختلفة.
5. هل التتابع متوافق مع المعايير الدولية؟
نعم. المنتج متوافق مع RoHS وتم تصنيعه بموجب إجراءات إدارة الجودة الصارمة لتلبية متطلبات البيئة والسلامة الدولية.
6. ما الذي يجب على العملاء مراعاته قبل اختيار مرحل ثنائي الفينيل متعدد الكلور؟
يجب على العملاء تأكيد:
● تصنيف الحمل الحالي
●الجهد اللولبي
●مساحة تركيب ثنائي الفينيل متعدد الكلور
● تبديل التردد
● بيئة التشغيل
● متطلبات العزل
يساعد اختيار مواصفات المرحل الصحيحة على تحسين موثوقية المعدات وعمر الخدمة.
