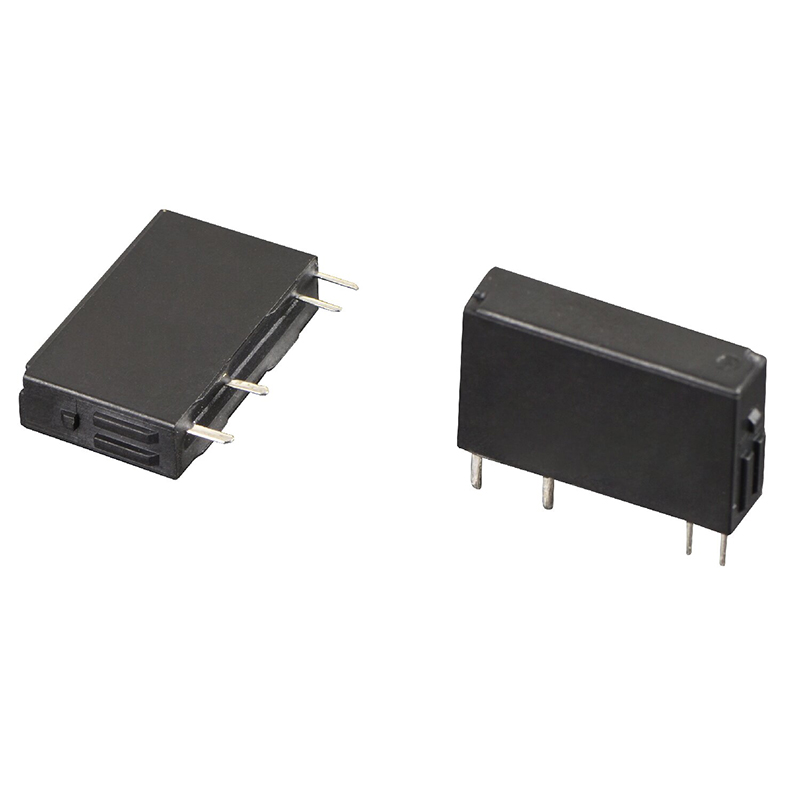

تم تصميم KEYONG Extra Slim PCB Power Relay للتطبيقات التي تتطلب أداء تحويل مستقرًا وهيكلًا مدمجًا واستخدامًا فعالاً لمساحة PCB. بفضل مظهره النحيف للغاية وأدائه الكهربائي الموثوق به، يُستخدم هذا المرحل على نطاق واسع في الأجهزة المنزلية وأنظمة الأتمتة الصناعية ومعدات الاتصالات ووحدات التحكم الذكية وإلكترونيات السيارات وتطبيقات الطاقة المتجددة.
باعتبارها شركة متخصصة في تصنيع وتوريد المرحلات في الصين، تركز KEYONG على تقديم حلول مرحلات كهرومغناطيسية عالية الجودة مدعومة بخطوط إنتاج آلية متقدمة، وإدارة صارمة للجودة، وابتكار المنتجات المستمر. يجمع مرحل الطاقة ثنائي الفينيل متعدد الكلور فائق النحافة بين الحجم الصغير والقدرة على تبديل الحمل التي يمكن الاعتماد عليها وعمر الخدمة الطويل، مما يجعله خيارًا مثاليًا لأنظمة التحكم الإلكترونية الحديثة حيث تعد مساحة التثبيت والموثوقية أمرًا بالغ الأهمية.
● هيكل نحيف للغاية ومنخفض المستوى لتخطيطات PCB المدمجة
●أداء تحويل مستقر مع استهلاك منخفض للطاقة
●قوة عازلة عالية وحماية عزل موثوقة
● مناسبة للتجمعات الإلكترونية عالية الكثافة
●عمر خدمة كهربائي وميكانيكي طويل
●مقاومة ممتازة للاهتزاز والضغوط البيئية
●متوافق مع إنتاج التجميع الآلي
●متاح للجهد المخصص وتكوينات المحطة الطرفية
في العديد من الأجهزة الإلكترونية الحديثة، أصبحت مساحة تركيب ثنائي الفينيل متعدد الكلور محدودة بشكل متزايد. تم تصميم مرحل الطاقة KEYONG Extra Slim PCB Power Relay خصيصًا لمساعدة الشركات المصنعة على تحسين التخطيطات الداخلية دون التضحية بالأداء الكهربائي.
بالمقارنة مع مرحلات الطاقة التقليدية، يسمح الهيكل النحيف بما يلي:
● ترتيب ثنائي الفينيل متعدد الكلور أكثر كفاءة
●تقليل الحجم الإجمالي للمعدات
● تحسين الإدارة الحرارية
● سهولة التكامل في الأنظمة الإلكترونية المدمجة
وهذا يجعل المرحل مناسبًا بشكل خاص للأجهزة الذكية وأجهزة الاتصالات ولوحات التحكم الصناعية التي تتطلب حلول مرحل مدمجة ومستقرة.

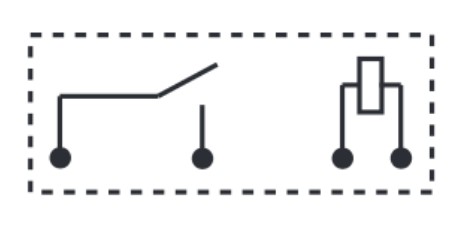

| ترتيب الاتصال | 1 أ |
| مقاومة الاتصال | ≥100 م (1A6VDC) ≥50 م (1A6VDC) |
| مواد الاتصال | AgSnO₂، AgNi |
| تصنيف الاتصال (Res.load) | 5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 250 فولت تيار متردد/125 فولت تيار مستمر (عند 0.3 أمبير) |
| ماكس التبديل الحالي | 5 أ |
| ماكس قوة التبديل | 1250 فولت أمبير/150 واط |
| الحد الأدنى للحمل | 5 فولت تيار مستمر 10 مللي أمبير، 5 فولت تيار مستمر 1 مللي أمبير |
| التحمل الميكانيكي | 2 × 10⁷عمليات |
| التحمل الكهربائي | 1 × 10⁵ops (AgNi، 3A 250VAC/30VDC، 85 درجة مئوية، 1s 9s) 5×10⁴ops (AgNi، 5A 250VAC/30VDC1s 9s) |
| الفولطية (VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| جهد العمل (VDC) | .53.50 | .24.20 | .66.30 | .48.40 | .612.6 | .816.8 |
| الافراج عن الجهد (VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| الحد الأقصى للجهد (VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| مقاومة الملف(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة Dielectrc (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 3000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ر ~ 85% ر | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 3 جرام | |
| بناء | مختوم | |
| نوع الحزمة | إنهاء ثنائي الفينيل متعدد الكلور | |
| ارتفاع الجهد (بين الملف والاتصالات) | 6 كيلو فولت (1.2/50us) | |
الأجهزة المنزلية
يستخدم في مكيفات الهواء، والغسالات، وسخانات المياه، وآلات القهوة، وأجهزة الطبخ التعريفي، وأنظمة المنزل الذكي التي تتطلب تحكمًا موثوقًا في التبديل.
الأتمتة الصناعية
مناسب لأنظمة PLC، ووحدات التحكم، ومعدات التشغيل الآلي، ووحدات إدارة الطاقة، وأجهزة التحكم الصناعية.
معدات الاتصالات
يوفر إشارة مستقرة وتبديل الطاقة لأجهزة الاتصالات وأنظمة التحكم في الشبكة.
إلكترونيات السيارات
يتم تطبيقه في وحدات التحكم في السيارات وأنظمة الشحن والمعدات الإلكترونية المساعدة.
شحن وتخزين الطاقة المتجددة
تستخدم على نطاق واسع في أكوام الشحن، وأنظمة تخزين الطاقة، ومعدات توزيع الطاقة الذكية.
أنظمة الأمن والمراقبة
يضمن التشغيل المستقر لمعدات المراقبة وأنظمة الإنذار وأجهزة التحكم الأمنية الذكية.
باعتبارها شركة مصنعة للمرحلات ذات خبرة في الصين، توفر KEYONG حلولًا مرنة لتصنيع المعدات الأصلية وحلول مخصصة وفقًا لمتطلبات التطبيقات المختلفة.
تشمل خدمات التخصيص ما يلي:
●تخصيص جهد الملف
● تعديل هيكل المحطة
●خيارات تكوين الاتصال
●مواد الإسكان الخاصة
● مطابقة الأسلاك والمقبس
●تخصيص التغليف
يدعم فريقنا الهندسي العملاء بدءًا من تقييم المشروع واختيار المنتج وحتى الإنتاج الضخم والمساعدة الفنية بعد البيع.
يعد اختيار مرحل طاقة PCB فائق النحافة المناسب أمرًا بالغ الأهمية لضمان التشغيل المستقر للمعدات، وتحسين عمر المنتج، وتحسين استخدام مساحة PCB. بالنسبة لتطبيقات مثل الأجهزة المنزلية، والأتمتة الصناعية، ومعدات الاتصالات، وإلكترونيات السيارات، وأنظمة التحكم الذكية، يؤثر اختيار التتابع بشكل مباشر على موثوقية التبديل، وأداء السلامة، وكفاءة النظام بشكل عام.
يجب أن يأخذ اختيار التتابع في الاعتبار:
● تصنيف الحمل الحالي
●الجهد اللولبي
●مساحة التثبيت
● تبديل التردد
● بيئة التشغيل
●العمر الكهربائي المطلوب
يمكن للمهندسين الفنيين في KEYONG المساعدة في اختيار المرحل وفقًا لمتطلبات التطبيق الخاص بك.
1. ما هي المزايا؟
الميزة الرئيسية هي التصميم المدمج منخفض الحجم، مما يساعد على توفير مساحة PCB مع الحفاظ على أداء تحويل مستقر. إنه مثالي للمنتجات الإلكترونية الحديثة التي تتطلب التصغير والتكامل العالي.
2. هل التتابع مناسب لأنظمة الأتمتة الصناعية؟
نعم. تم تصميم KEYONG Extra Slim PCB Power Relay للتشغيل المستقر في الأتمتة الصناعية والتحكم الذكي وتطبيقات إدارة الطاقة.
3.هل يمكن لـ KEYONG تقديم خدمات تصنيع مرحل OEM؟
نعم. نحن ندعم تصنيع المعدات الأصلية وإنتاج التتابع المخصص للموزعين العالميين ومصنعي المعدات وعملاء الأتمتة الصناعية.
4. ما هي الشهادات التي تمتلكها المرحلات الخاصة بك؟
لقد تم اعتماد منتجات التتابع الخاصة بنا وفقًا لمعايير UL وTUV وCQC وCE وRoHS ويتم تصنيعها وفقًا لنظام إدارة الجودة ISO9001.
تواصل KEYONG التركيز على تصنيع التتابع والابتكار التكنولوجي وجودة المنتج المستقرة. من خلال الإنتاج الآلي المتقدم، ومراقبة الجودة الصارمة، وخدمة العملاء سريعة الاستجابة، فإننا نقدم حلول ترحيل موثوقة للصناعات العالمية.
إذا كنت تبحث عن شركة تصنيع أو مورد أو مصنع موثوق به لـ PCB Power Relay في الصين، فإن KEYONG على استعداد لدعم عملك بمنتجات ذات جودة مستقرة وخدمة احترافية.
