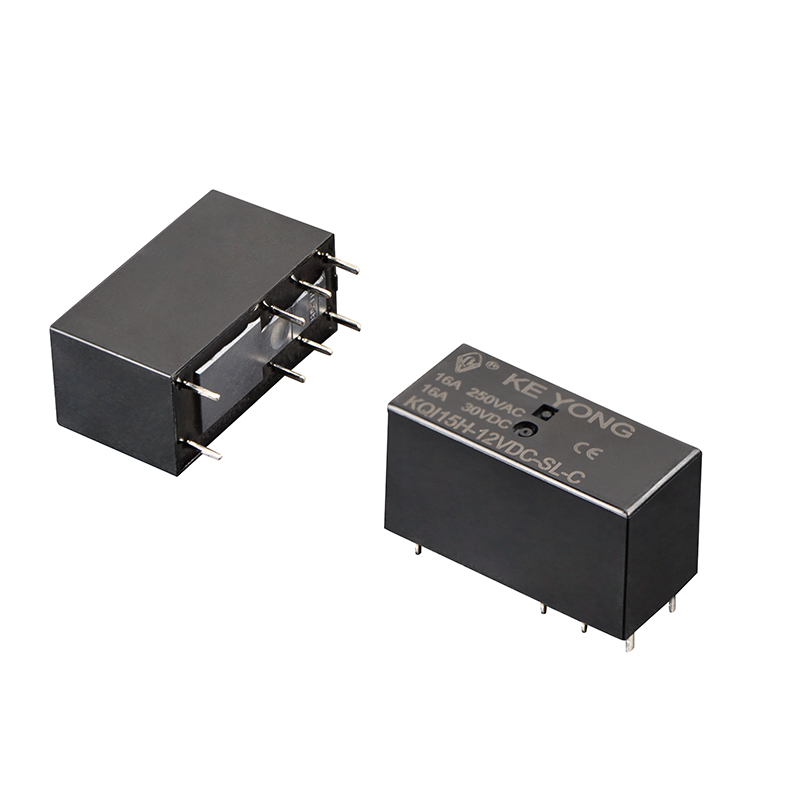

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. يوفر KQI15H (115FH) 16A 20A Miniature High Power Relay، الذي يتميز بقوة عازلة 5 كيلو فولت، وحجم صغير، ومسافة زحف 10 مم للحصول على أداء تحويل موثوق به عالي الحمل. تم تصميمه لتركيب ثنائي الفينيل متعدد الكلور عالي الكثافة، ويستخدم على نطاق واسع في مكيفات الهواء، وآلات البيع، وآلات النسخ، وأجهزة التلفزيون التي تعمل بالتحكم عن بعد، وغيرها من المعدات الكهربائية المنزلية أو التجارية التي تتطلب تحكمًا ثابتًا وآمنًا في الطاقة.
اختر بناءً على تيار التحميل
بالنسبة للأجهزة المنزلية القياسية وأنظمة التحكم ذات الحمل المتوسط، يكون مرحل 16 أمبير كافيًا بشكل عام. بالنسبة للمعدات ذات تيار بدء التشغيل العالي أو التشغيل المستمر للأحمال الثقيلة، يوصى باستخدام مرحل 20 أمبير لتحسين الاستقرار والمتانة.
تأكيد متطلبات الجهد لفائف
تتطلب الأنظمة المختلفة جهودًا مختلفة للملفات مثل 5V أو 12V أو 24V أو 48V DC. يساعد تحديد مواصفات الملف الصحيحة على ضمان تشغيل التتابع بشكل موثوق ويحمي دائرة التحكم.
ضع في اعتبارك بيئة التثبيت
بالنسبة للتطبيقات التي تتضمن اهتزازات، أو تقلبات في درجات الحرارة، أو دورات تشغيل طويلة، يعد اختيار مرحل بمواد اتصال مستقرة وأداء عزل قوي أمرًا مهمًا لتحقيق الموثوقية على المدى الطويل.
تقييم مساحة ثنائي الفينيل متعدد الكلور وهيكله
يساعد التصميم المصغر على تقليل مساحة احتلال PCB مع الحفاظ على قدرة تحويل التيار العالية، مما يجعله مناسبًا للمنتجات الإلكترونية المدمجة ووحدات التحكم الذكية.
قدرة تحويل عالية
مصمم لتطبيقات تبديل الحمل 16 أمبير و20 أمبير، يحافظ المرحل على أداء كهربائي مستقر في ظل ظروف العمل المستمرة. إنها مناسبة للمعدات عالية الطاقة التي تتطلب التحكم الحالي الموثوق به وتشغيل الاتصال الدائم.
هيكل مصغر مدمج
يساعد هيكل مرحل PCB المصغر على تحسين مساحة التثبيت داخل الأجهزة الإلكترونية مع الحفاظ على عزل ممتاز وموثوقية التبديل. إنه خيار مثالي للأنظمة الكهربائية المدمجة ووحدات التحكم الذكية.
أداء اتصال مستقر
تعمل مواد الاتصال عالية الجودة على تحسين الموصلية ومقاومة القوس، مما يقلل من تآكل التلامس أثناء عمليات التبديل المتكررة ويساعد على إطالة عمر خدمة التتابع.
انخفاض استهلاك الطاقة لفائف
يعمل تصميم الملف الأمثل على تقليل استهلاك الطاقة وتوليد الحرارة أثناء التشغيل، مما يدعم الأنظمة الإلكترونية الموفرة للطاقة ويحسن استقرار المعدات بشكل عام.
سلامة كهربائية ممتازة
يتم تصنيع المرحل وفقًا لمعايير الجودة الصارمة ويتم اختباره باستخدام معدات فحص متقدمة لضمان أداء عزل موثوق به والسلامة التشغيلية في التطبيقات الصعبة.

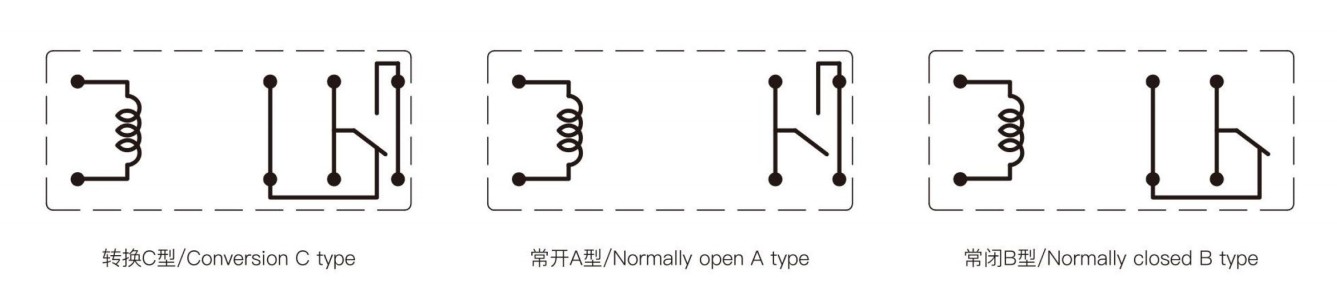

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ |
| مواد الاتصال | الحليف الفضي: AgSnO₂In₂O₃،AgSnO₂،AgNi |
| تصنيف الاتصال (Res.load) | 16 أمبير 250 فولت تيار متردد/16 أمبير 30 فولت تيار مستمر |
| ماكس تبديل الجهد | 440 فولت تيار متردد/125 فولت تيار مستمر |
| ماكس التبديل الحالي | 16 أ |
| ماكس قوة التبديل | 4000 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الكهربائي (التردد: 18000 ops/h) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.4 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Ω±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| جهد البيك اب (الحد الأقصى) | 70% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000MQ (500VDC) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥8 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز | 10 هرتز ~ 150 هرتز | |
| وزن | حوالي 15 جرام | |
| بناء | مختومة الجريان برهان | |
يتم استخدام مرحل الطاقة العالية المصغر KEYONG 16A 20A على نطاق واسع في مختلف الصناعات وأنظمة التحكم الكهربائية، بما في ذلك:
● الأجهزة المنزلية
●أنظمة المنزل الذكي
●معدات الأتمتة الصناعية
● أجهزة الإتصالات
●أنظمة شحن وتخزين الطاقة المتجددة
●أنظمة الأمن والمراقبة
●إلكترونيات السيارات
●أنظمة التحكم الذكية
●معدات إدارة الطاقة
● لوحات التحكم PCB
كمصنع مرحل صيني ذو خبرة، تعمل KEYONG بشكل وثيق مع العملاء من أمريكا الشمالية، أوروبا، جنوب شرق آسيا، الشرق الأوسط، وأمريكا الجنوبية لتوفير حلول المرحلات لبيئات صناعية مختلفة.
1. ما هو الفرق بين مرحل 16A ومرحل 20A؟
والفرق الرئيسي هو تبديل القدرة الحالية. يمكن لمرحل 20 أمبير التعامل مع تيار الحمل الأعلى وهو أكثر ملاءمة للمعدات ذات الأحمال الكهربائية الثقيلة أو متطلبات تيار بدء التشغيل العالية.
2. هل يمكن استخدام مرحل الطاقة المصغر هذا لتركيب ثنائي الفينيل متعدد الكلور؟
نعم. تم تصميم المرحل لتطبيقات تركيب ثنائي الفينيل متعدد الكلور وهو مناسب لأنظمة التحكم الكهربائية المدمجة ومعدات التشغيل الآلي.
3. هل يدعم KEYONG تخصيص OEM؟
نعم. توفر KEYONG حلول التتابع OEM والمخصصة بناءً على مواصفات العميل، بما في ذلك جهد الملف، وتكوين المحطة الطرفية، ومتطلبات التطبيق.
4. كيف يضمن KEYONG جودة التتابع؟
تتبع KEYONG إجراءات إدارة الجودة ISO9001 الصارمة وتستخدم معدات الإنتاج والاختبار الآلية المتقدمة. تخضع جميع المنتجات لفحص شامل وتتوافق مع معايير الشهادات الدولية مثل UL وTUV وCE وRoHS وCQC.
مصنع التتابع المهنية في الصين
تأسست شركة Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. في عام 2012 وتطورت لتصبح شركة تصنيع مرحلات واسعة النطاق بقدرة إنتاجية سنوية تتجاوز 80 مليون قطعة. يغطي المصنع مساحة 12,000 متر مربع وهو مجهز بالعديد من خطوط الإنتاج والاختبار الآلية.
معدات التصنيع المتقدمة
تستخدم KEYONG أنظمة التصنيع الذكية بما في ذلك:
●آلات التجميع الأوتوماتيكية
● ماكينات فحص الرؤية الصناعية
●معدات اللف واللحام
●آلات الاختبار الآلي
●أنظمة التثبيت والتفتيش
●معدات التنظيف بالموجات فوق الصوتية
●آلات تعديل المعلمات
تساعد هذه المرافق المتقدمة على ضمان اتساق المنتج وكفاءة الإنتاج لكل مرحل طاقة مصغر.
نظام صارم لمراقبة الجودة
تظل جودة المنتج هي المحور الأساسي في كل عملية تصنيع. يخضع كل مرحل لاختبار وفحص شامل قبل التسليم.
تتوافق منتجاتنا مع المعايير والشهادات الدولية بما في ذلك:
●شهادة UL
●شهادة TUV
●شهادة CQC
●شهادة CE
●الامتثال لقواعد RoHS
●ISO9001:2015 نظام إدارة الجودة
OEM ودعم التتابع المخصص
كمورد محترف للمرحلات، تدعم KEYONG حلول المرحلات OEM والمخصصة وفقًا لمتطلبات العملاء، بما في ذلك:
●تخصيص جهد الملف
● تعديل هيكل المحطة
● مطابقة الأسلاك والمقبس
● اختيار التتابع على أساس التطبيق
● الدعم الفني لتكامل ثنائي الفينيل متعدد الكلور
