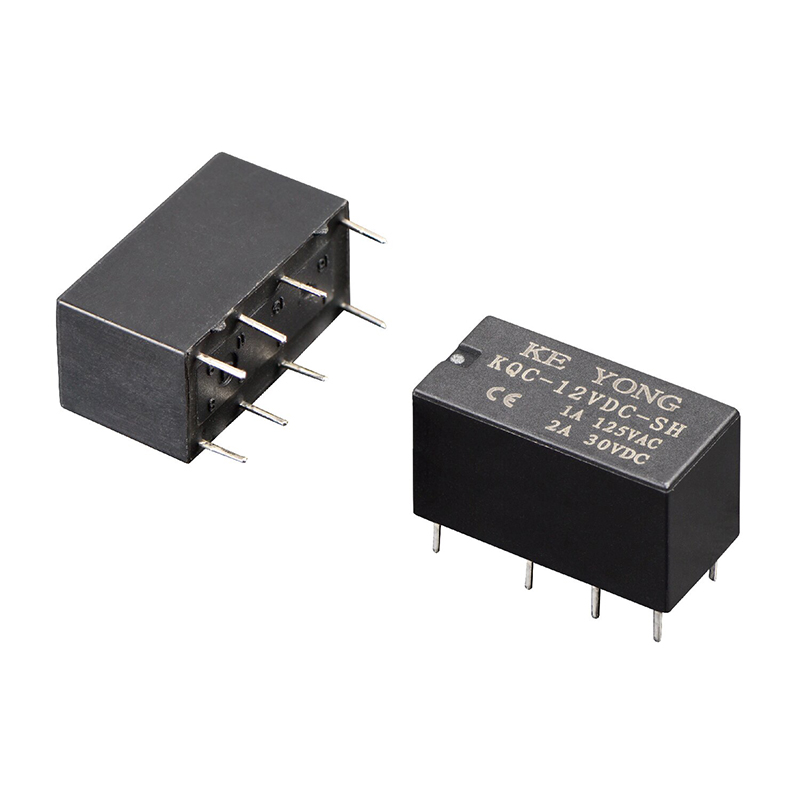

KEYONG KQC(4078) عبارة عن مرحل إشارة DPDP مدمج على السطح مصمم للتبديل الدقيق في الاتصالات السلكية واللاسلكية والمراقبة الطبية وأتمتة المكاتب وأنظمة الأمان وتطبيقات التحكم في أجهزة الاستشعار. تتميز بجهات اتصال متشعبة لنقل إشارة مستقر، وتوفر قدرة تحويل 125VA/60W وتصنيف اتصال 2A 30VDC لأداء دائرة موثوق به. تم تصميمه وفقًا لمعايير الجزء 68 من لجنة الاتصالات الفيدرالية (FCC)، وهو يوفر مقاومة لزيادة التيار بمقدار 1500 فولت وقوة عازلة تبلغ 1000 فولت تيار متردد لتعزيز العزل والسلامة. يدعم تصميم SMT الصغير للغاية التجميع الآلي للالتقاط والمكان واللحام بإعادة التدفق، بينما يضمن الهيكل المغلق بالإيبوكسي الحماية أثناء اللحام الموجي والتنظيف، مما يجعله خيارًا فعالاً ويمكن الاعتماد عليه للتصنيع الإلكتروني الحديث.
• اتصالات متشعبة لتبديل الإشارات مستقرة ودقيقة
• قدرة التبديل 125VA/60W
• 2A 30VDC تصنيف الاتصال
• مقاومة التيار الكهربائي 1500 فولت
• قوة عازلة 1000VAC
• تصميم SMT مدمج للإنتاج الآلي
• إيبوكسي محكم الغلق لتعزيز حماية العملية
• انخفاض استهلاك الطاقة مع استجابة التبديل السريع
• عملية أحادية الاستقرار وعمر خدمة طويل
• متوفر في عبوات شريطية وبكرية أو أنبوبية
تم تطوير مرحل الإشارة KEYONG Surface Mount DPDP لتلبية متطلبات تصميم الدوائر الحديثة حيث يعد تحسين مساحة PCB ودقة التبديل أمرًا بالغ الأهمية.
تشمل المزايا الرئيسية ما يلي:
● هيكل تثبيت سطحي مدمج لتجميع PCB الآلي
●تكوين اتصال DPDP للتحكم المرن في الدائرة
●حساسية تحويل عالية لنقل الإشارات منخفضة الطاقة
● قوة عازلة ممتازة لتعزيز سلامة الدائرة
●أداء مستقر في ظل التشغيل المستمر
●عمر خدمة ميكانيكي وكهربائي طويل
● مناسبة لعمليات لحام إنحسر
كمورد مرحل صيني ذو خبرة، تضمن KEYONG أن كل مرحل إشارة DPDP مثبت على السطح يوفر أداءً ثابتًا عبر تطبيقات الإنتاج الضخم.

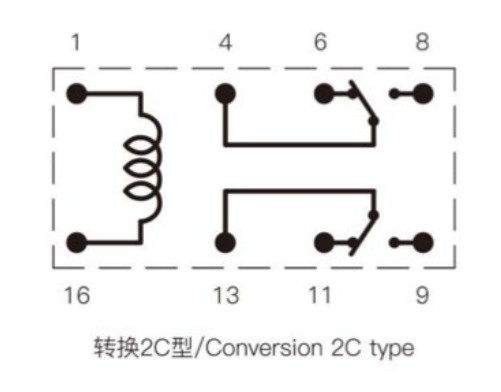

| ترتيب الاتصال | 2ج |
| مقاومة الاتصال | ≥50mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 1 أمبير 120 فولت تيار متردد، 2 أمبير 30 فولت تيار مستمر |
| ماكس تبديل الجهد | 220 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 2 أ |
| ماكس قوة التبديل | 125 فولت أمبير/60 واط |
| تردد التحمل الكهربائي: 360 ops/h) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.36 واط (لتر) | 0.2 واط (ح) | ||||||||||||
| الجهد الاسمي (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| مقاومة الملف (Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||||
| جهد التسرب (الحد الأدنى) | 5% (الجهد الاسمي) | |||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 500VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥6 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 196 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 6 جرام | |
| بناء | مختومة الجريان برهان | |
يُستخدم مرحل الإشارة KEYONG Surface Mount DPDP على نطاق واسع في الأنظمة الإلكترونية الدقيقة التي تتطلب تبديل إشارة ثابت منخفض التيار.
تشمل التطبيقات النموذجية ما يلي:
● وحدات الاتصالات
●أنظمة الأمن والمراقبة
● لوحات التحكم في الأتمتة الصناعية
● أجهزة التحكم المنزلية الذكية
● أدوات الاختبار
●المعدات الإلكترونية الطبية
●أنظمة مراقبة الطاقة المتجددة
●الأنظمة المساعدة الإلكترونية للسيارات
باعتبارها شركة متخصصة في تصنيع مرحل الإشارة في الصين، توفر KEYONG حلول مرحل الإشارة DPDP المثبتة على السطح لمختلف الصناعات في جميع أنحاء العالم.
1. هل يعتبر مرحل إشارة DPDP المثبت على السطح مناسبًا لإنتاج SMT الآلي؟
نعم. تم تصميم المرحل خصيصًا لتطبيقات التثبيت على السطح وهو متوافق مع خطوط التجميع الآلية للالتقاط والمكان، مما يساعد العملاء على تحسين كفاءة التصنيع مع الحفاظ على دقة التجميع.
2. كيف يضمن KEYONG أداء التتابع المستقر؟
كمصنع مرحل صيني، تستخدم KEYONG خطوط إنتاج أوتوماتيكية بالكامل مجهزة بمعدات اللف والتجميع والفحص والاختبار الدقيقة. يمر كل مرحل إشارة DPDP مثبت على السطح بتحقق صارم من المعلمات الكهربائية، واختبار مقاومة التلامس، وفحص المتانة.
3. هل يمكن لـ KEYONG دعم OEM أو المتطلبات المخصصة؟
نعم. KEYONG هي شركة متخصصة في تصنيع وتوريد مرحل OEM. نحن ندعم الفولتية المخصصة للملفات، والتكوينات الطرفية، ومتطلبات التغليف، والتعديلات الفنية الخاصة بالتطبيقات وفقًا لاحتياجات المشروع.
4. ما هي الشهادات التي يمتلكها مرحل الإشارة هذا ؟
منتجات KEYONG معتمدة من قبل منظمات معترف بها دوليًا بما في ذلك UL، TUV، CQC، CE، وRoHS، مما يضمن الامتثال لمتطلبات الجودة والسلامة العالمية.
5. ما هي الطاقة الإنتاجية للطلبات بالجملة؟
يغطي مصنع التتابع KEYONG مساحة 12000 متر مربع ولديه قدرة إنتاجية سنوية تتجاوز 80 مليون وحدة ترحيل، مما يضمن فترات زمنية مستقرة لكل من طلبات ترحيل الإشارة DPDP القياسية والمخصصة على سطح التثبيت.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. هي شركة تصنيع مرحل محترفة تدمج البحث والتطوير والإنتاج والمبيعات والخدمات التقنية. منذ عام 2012، قامت KEYONG ببناء تعاون طويل الأمد مع العملاء عبر إلكترونيات السيارات، وشحن وتخزين الطاقة المتجددة، ومعدات الاتصالات، والأتمتة الصناعية، والإلكترونيات الذكية.
إن اختيار KEYONG يعني العمل مباشرة مع مصنع صيني موثوق به ومورد ترحيل الإشارة مع قدرة إنتاج قوية ومراقبة صارمة للجودة ودعم خدمة سريع الاستجابة.
بالنسبة للمشترين الذين يبحثون عن شركة مصنعة موثوقة لـ Surface Mount DPDP Signal Relay، تقدم KEYONG أسعارًا تنافسية للمصنع وجودة مستقرة ودعمًا احترافيًا للمشروعات للتعاون العالمي في تصنيع المعدات الأصلية وبالجملة.
