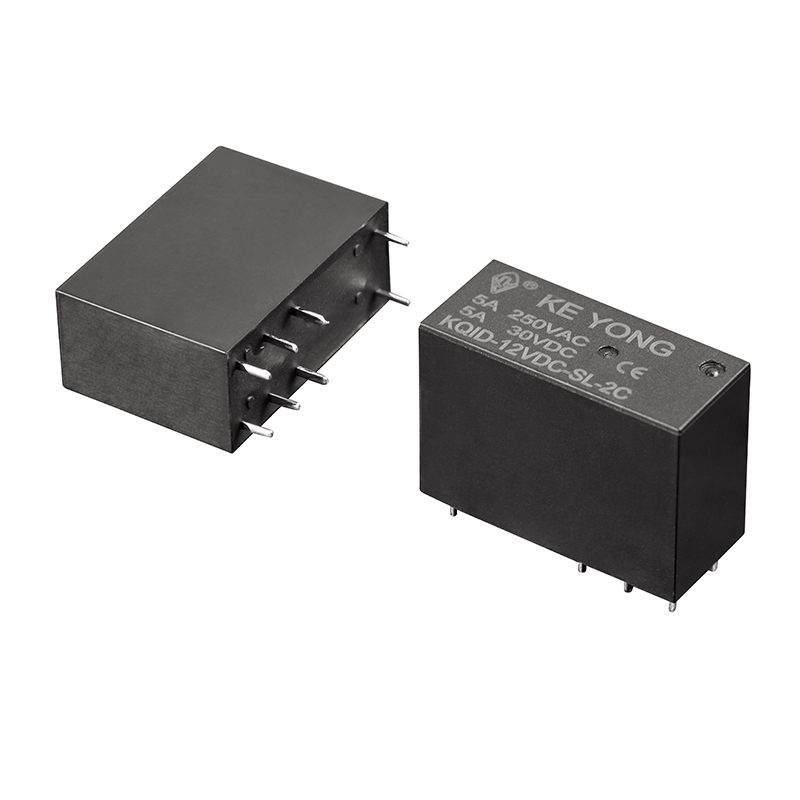

مرحل الإشارة KQID(14F-2P) عالي الحساسية ومختوم بالكامل من NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. عبارة عن مرحل PCB مدمج وموثوق مصمم لتطبيقات الدوائر عالية الكثافة التي تتطلب تبديل إشارة ثابتًا وعزلًا معززًا ومتانة طويلة الأمد. تم تصميم مرحل الإشارة المختوم بالكامل هذا للأتمتة الصناعية والأجهزة الذكية وأنظمة التحكم، ويوفر أداءً كهربائيًا ممتازًا مع قدرة تحويل 5 أمبير وقوة عازلة 5000 فولت تيار متردد بين الملف وجهات الاتصال لتعزيز السلامة التشغيلية.
تم تصميم KQID(14F-2P) بملامسات من سبائك الفضة الممتازة (AgSnO، وAgSnO3، وAgNi)، مما يضمن مقاومة اتصال منخفضة، وثبات تحويل عالي، وعمر خدمة ممتد. يحمي تركيبه المحكم المكونات الداخلية بشكل فعال من الغبار والرطوبة والتلوث البيئي، مما يجعله خيارًا مثاليًا للتطبيقات الإلكترونية كثيرة المتطلبات.
● تصميم مدمج لمرحل ثنائي الفينيل متعدد الكلور للتجمعات الإلكترونية عالية الكثافة
5A قدرة تبديل الاتصال عند حمل مقاوم 250VAC / 30VDC
5000VAC قوة عازلة لتعزيز العزل والسلامة الكهربائية
●متوفر في نماذج الاتصال 2A و2B و2C لتصميم الدوائر المرنة
● مواد اتصال AgSnO / AgSnO3 / AgNi عالية الجودة للحصول على موصلية موثوقة
● مقاومة اتصال منخفضة ≥100mΩ لنقل الإشارة بكفاءة
● يمنع هيكل التتابع المحكم الإغلاق دخول الرطوبة والغبار والتلوث
● خيارات واسعة لجهد الملف من 5 فولت إلى 48 فولت تيار مستمر
●نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
●العمر الميكانيكي يتجاوز 10 ملايين عملية
● الأمثل لأنظمة التحكم الصناعية، والأجهزة المنزلية الذكية، والأجهزة، ومعدات التشغيل الآلي

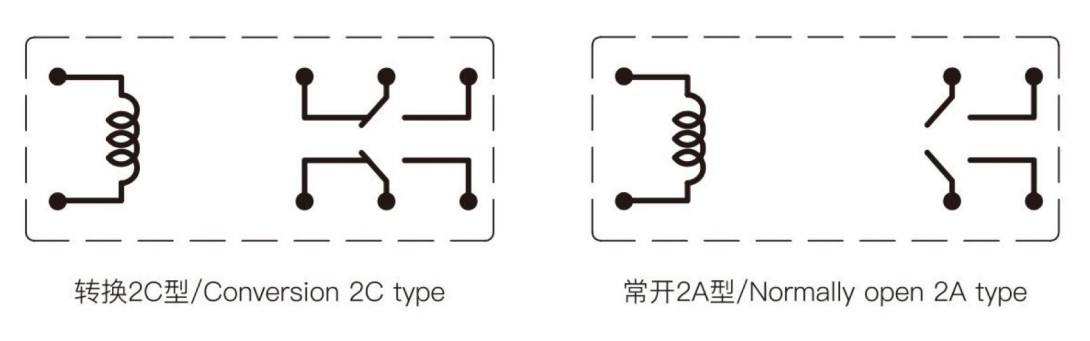

| ترتيب الاتصال | 2 أ، 2 ب، 2 ج |
| مقاومة الاتصال | ≥50mΩ (1A 6VDC) |
| مواد الاتصال | سيلفرالوي: AgSnO₂In₂O₃،AgSnO₂،AgNi |
| تصنيف الاتصال (Res.load) | 5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 277 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 5 أ |
| ماكس قوة التبديل | 1385 فولت أمبير/150 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.54 واط (لتر) | 0.72 واط (د) | ||||||||||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| جهد البيك اب (الحد الأقصى) | 80% (الجهد الاسمي) | |||||||||||||||
| جهد التسرب (الحد الأدنى) | 5% (الجهد الاسمي) | |||||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000MQ (5000VDC) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين مجموعات جهات الاتصال | 3000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 15 جرام | |
| بناء | مختومة الجريان برهان | |
تستخدم مرحلات الإشارة المغلقة بالكامل KEYONG على نطاق واسع في:
إلكترونيات السيارات
أنظمة التحكم في الجسم، التحكم في الإضاءة، أنظمة وحدة التحكم الإلكترونية
معدات الاتصالات
وحدات نقل الإشارة، ولوحات التبديل، ومحطات الاتصالات
أنظمة الأمن والمراقبة
أنظمة الإنذار، أجهزة التحكم في الوصول، معدات المراقبة
الأتمتة الصناعية
وحدات التحكم PLC، واجهات التشغيل الآلي، لوحات التحكم الذكية
الأجهزة المنزلية
لوحات تحكم المنزل الذكي، المكيفات، الغسالات
أنظمة الطاقة المتجددة
دوائر التحكم في تخزين الطاقة وأنظمة إدارة الشحن
كمورد موثوق به للمرحلات في الصين، تتوافق منتجات KEYONG مع المعايير والشهادات الدولية:
●شهادة UL
●شهادة TUV
●شهادة CQC
●شهادة CE
●الامتثال لقواعد RoHS
م
CQC
بنفايات
توفالو
أول
تثبت هذه الشهادات التزامنا بسلامة المنتج والموثوقية والمسؤولية البيئية.
