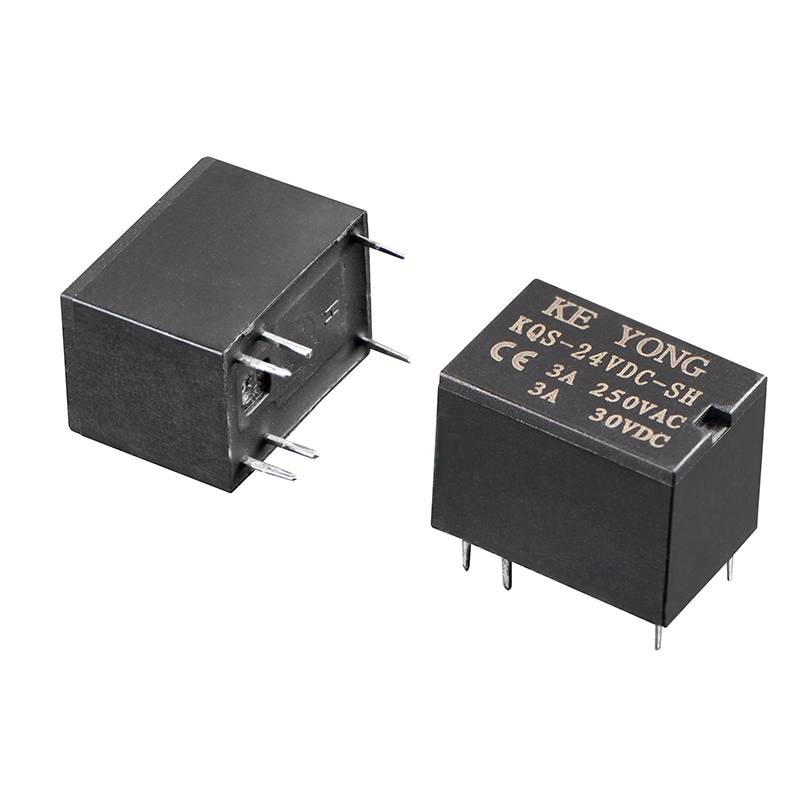

KEYONG KQS(4100) مرحل إشارة توفير التكلفة النحيف هو عبارة عن مرحل إشارة ثنائي الفينيل متعدد الكلور مدمج 5A مصمم للمصنعين الذين يبحثون عن أداء تحويل موثوق به مع تكاليف الشراء المحسنة. تم تصميمه لتطبيقات OEM وأنظمة التحكم الإلكترونية الصناعية، فهو يجمع بين نقل الإشارات المستقر واستهلاك طاقة الملف المنخفض والحساسية العالية والمظهر النحيف الموفر للمساحة، مما يجعله مثاليًا لمعدات التشغيل الآلي وأجهزة الاتصالات وأجهزة التحكم الآلي للمنزل والأجهزة المنزلية ولوحات التحكم الصناعية.
تم تصميم KQS(4100) ببنية بلاستيكية محكمة الغلق، مما يوفر حماية فعالة ضد الغبار والتداخل البيئي، مما يضمن استقرار التشغيل على المدى الطويل في التطبيقات الصعبة. متوافق تمامًا مع RoHS، فهو يلبي متطلبات السوق الدولية ويدعم احتياجات المصادر العالمية. يخضع كل مرحل لاختبار عبر الإنترنت بنسبة 100% وفحص صارم للجودة لضمان الأداء المتسق ووقت الاستجابة السريع والتحمل الميكانيكي الممتد.
باعتبارها شركة متخصصة في تصنيع وتوريد مرحل الإشارة في الصين، تقدم KEYONG أسعارًا مباشرة من المصنع، وقدرة إنتاجية مستقرة، وتخصيص OEM/ODM، والدعم الهندسي لمساعدة المشترين على تقليل تكاليف التوريد دون التضحية بالجودة. KQS(4100) موثوق به على نطاق واسع للاستخدام في أنظمة التشغيل الآلي، ومعدات الاتصالات، وأجهزة التحكم عن بعد اللاسلكية، والأجهزة المنزلية الذكية، ووحدات التحكم في ثنائي الفينيل متعدد الكلور.

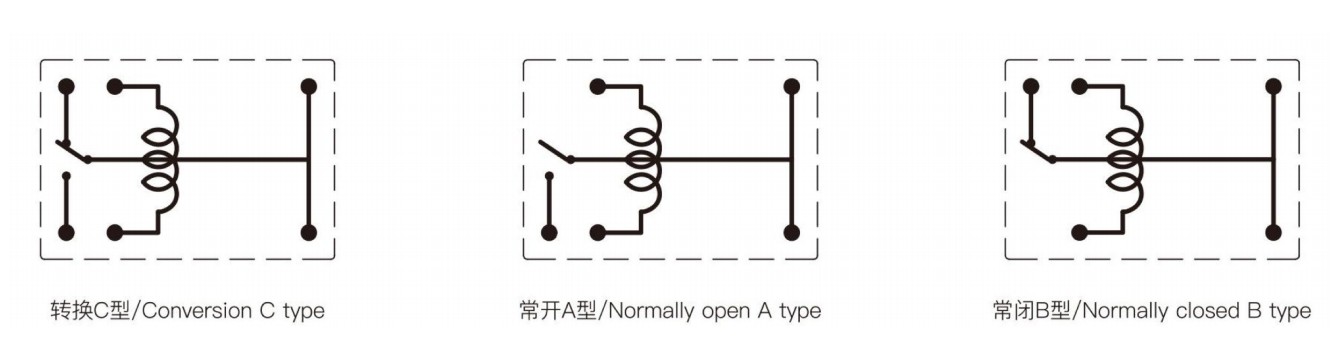

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥50mQ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 1 أمبير 120 فولت تيار متردد/3 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 5 أ |
| ماكس قوة التبديل | 750 فولت أمبير/90 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵ops/1×10ops |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.36 واط (لتر) | 0.2 واط (ح) | ||||||||||||
| الجهد الاسمي (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| مقاومة الملف (Q±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||||
| جهد التسرب (الحد الأدنى) | 5% (الجهد الاسمي) | |||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 500VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 3.8 جرام | |
| بناء | مختومة الجريان برهان | |
يتم استخدام مرحل الإشارة الموفر للتكلفة KEYONG Slim Profile على نطاق واسع في الأنظمة الإلكترونية التي تتطلب حجمًا صغيرًا وتبديل إشارة ثابتًا وأداء فعال من حيث التكلفة. إن تصميم PCB النحيف وخصائصه الكهربائية الموثوقة تجعله خيارًا مثاليًا لما يلي:
معدات الأتمتة الصناعية– دوائر التحكم ووحدات PLC ولوحات واجهة التشغيل الآلي
أجهزة الاتصالات- تبديل نقل الإشارات، ووحدات الاتصالات، ومعدات الشبكات
أنظمة المنزل الذكي– المفاتيح الذكية ولوحات التحكم الذكية وأجهزة التشغيل الآلي للمنزل
الأجهزة المنزلية– المكيفات والغسالات وأفران الميكروويف ولوحات التحكم
أنظمة الأمن والإنذار– أنظمة التحكم في الوصول ووحدات الإنذار وأجهزة المراقبة
أنظمة إدارة الطاقة- تبديل التحكم في الطاقة المنخفضة وتطبيقات حماية الدوائر
الالكترونيات الاستهلاكية- المنتجات الإلكترونية المدمجة التي تتطلب حلول ترحيل PCB فعالة
Q1: ما هي الميزة الرئيسية لمرحل الإشارة KEYONG Slim Profile؟
ج: إنه يوفر توازنًا ممتازًا بين الحجم الصغير، وقدرة التحويل 5 أمبير، والاستهلاك المنخفض للطاقة، وأسعار المصنع التنافسية، مما يجعله مثاليًا للمشتريات كبيرة الحجم.
س2: ما هي الصناعات التي تستخدم عادةً مرحل الإشارة هذا؟
ج: يستخدم على نطاق واسع في الأتمتة الصناعية، ومعدات الاتصالات، والأجهزة المنزلية الذكية، والأجهزة المنزلية، وأنظمة التحكم في ثنائي الفينيل متعدد الكلور.
Q3: هل يدعم KEYONG حلول التتابع OEM والمخصصة؟
ج: نعم. باعتبارها شركة متخصصة في تصنيع مرحل الإشارة في الصين، تقدم KEYONG خدمات OEM/ODM، بما في ذلك جهد الملف المخصص، وتكوين الاتصال، والتعبئة والتغليف.
س 4: هل هذا التتابع مناسب لتصميمات ثنائي الفينيل متعدد الكلور عالي الكثافة؟
ج: نعم. إن مظهره النحيف وبصمة قدمه المدمجة يجعله مناسبًا للغاية لتطبيقات ثنائي الفينيل متعدد الكلور الموفرة للمساحة.
Q5: لماذا تختار KEYONG كمورد لترحيل الإشارة الخاص بك؟
ج: تقدم KEYONG أسعارًا مباشرة من المصنع، ومراقبة صارمة للجودة، وقدرة إنتاجية مستقرة، ودعمًا موثوقًا للإمدادات على المدى الطويل لمشتري التتابع العالمي.
