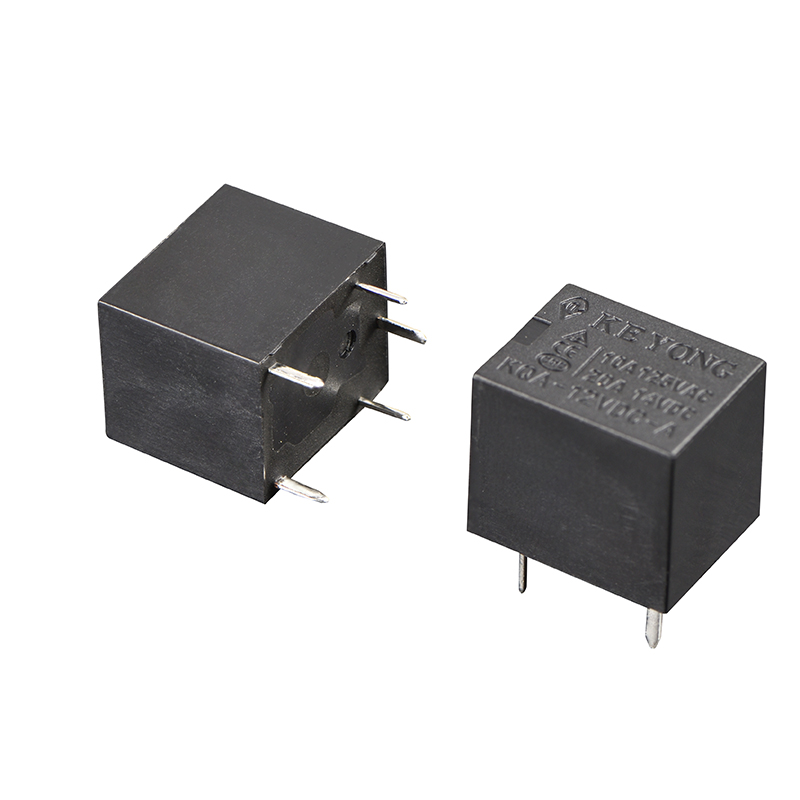

يتميز KEYONG Miniature Automotive PCB Relay KQA(T78) بتصميم مدمج وخفيف الوزن لإلكترونيات السيارات وتطبيقات التحكم في PCB مع مساحة تثبيت محدودة. يدعم مرحل PCB المصغر للسيارات سعة تحميل ممتازة تبلغ 35 أمبير لمدة 10 دقائق و25 أمبير لمدة ساعة واحدة، مما يوفر أداء تحويل ثابتًا ومقاومة موثوقة للحرارة. باعتبارها شركة متخصصة في تصنيع وتوريد مرحلات PCB في الصين، توفر KEYONG حلول مرحل PCB للسيارات متينة وفعالة من حيث التكلفة لمصنعي المعدات الأصلية والموزعين والتطبيقات الصناعية.
●تصميم مدمج لتركيب ثنائي الفينيل متعدد الكلور
●أداء تبديل مستقر
●انخفاض استهلاك طاقة الملف
●موثوقية عالية وعمر افتراضي طويل
● القدرة على الاستجابة السريعة
●مناسبة لتطبيقات السيارات والصناعية
●تكوينات الاتصال المتعددة المتاحة
●جودة متسقة في ظل الإنتاج الآلي

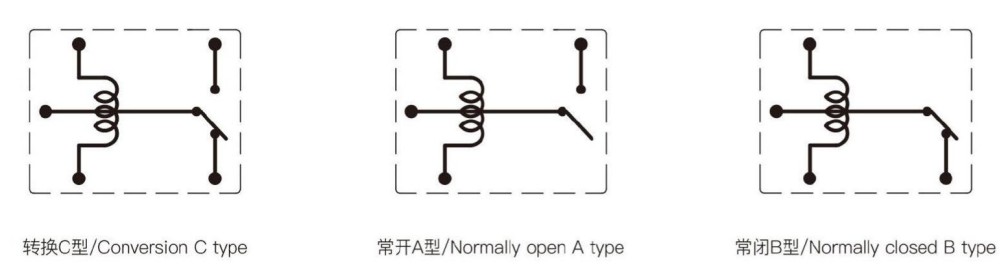

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 125 فولت تيار متردد، 10 أمبير/20 أمبير 14 فولت تيار مستمر |
| ماكس تبديل الجهد | 220 فولت تيار متردد/16 فولت تيار مستمر |
| ماكس التبديل الحالي | رقم: 35A، نك: 20A |
| ماكس قوة التبديل | 2200 فولت أمبير/320 واط |
| تردد التحمل الكهربائي: 360 ops/h) | 1×10⁵ops/1×10ops |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1 × 10'أوبس |
| مستوى العزل | ب/ف | |
| مقاومة العزل | 100MQ (500VDC) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين الملف والاتصالات | 1500VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥5 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 6 جرام | |
| بناء | مختومة، مقاومة للتدفق | |
| استهلاك الطاقة (واط) | 0.60 واط (لتر) | 0.80 واط (د) | ||||||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| مقاومة الملف (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | |||||||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||
1. ما هو استخدام مرحل PCB المصغر للسيارات؟
يتم استخدام مرحل ثنائي الفينيل متعدد الكلور المصغر للسيارات بشكل أساسي للتبديل والتحكم في الدوائر الكهربائية في الأنظمة الإلكترونية للسيارات. فهو يساعد على التحكم في الأحمال الحالية العالية من خلال إشارات التيار المنخفض ويتم تطبيقه بشكل شائع في أنظمة الإضاءة وأنظمة تكييف الهواء ووحدات التحكم والملحقات الإلكترونية.
2. لماذا تختار مرحل ثنائي الفينيل متعدد الكلور بدلاً من المرحل التقليدي؟
تم تصميم مرحلات PCB للتركيب المباشر على لوحات الدوائر المطبوعة، مما يساعد على تقليل تعقيد الأسلاك وتحسين كفاءة التجميع وتوفير مساحة التثبيت. تعد مرحلات PCB المصغرة مناسبة بشكل خاص للأجهزة الإلكترونية المدمجة في السيارات.
3. كيف يضمن KEYONG جودة التتابع؟
تتبع KEYONG نظام إدارة الجودة ISO9001 بدقة وتستخدم معدات التجميع والاختبار الآلية طوال فترة الإنتاج. يتم اختبار المنتجات للتأكد من الأداء الكهربائي والمتانة والثبات والامتثال للسلامة قبل التسليم.
4. ما هي الصناعات التي تخدمها KEYONG؟
تُستخدم مرحلات KEYONG على نطاق واسع في إلكترونيات السيارات، وشحن وتخزين الطاقة المتجددة، والأتمتة الصناعية، ومعدات الاتصالات، والأجهزة المنزلية، وأنظمة التكنولوجيا الذكية، والتطبيقات الأمنية.
حجم صغير لتطبيقات محدودة المساحة
يسمح الهيكل المصغر بتركيب ثنائي الفينيل متعدد الكلور المرن في الوحدات الإلكترونية للسيارات وأنظمة التحكم المدمجة. يتم استخدامه على نطاق واسع في التطبيقات التي تكون فيها مساحة التثبيت محدودة بينما يتطلب أداء التبديل المستقر.
أداء كهربائي مستقر
تم تصميم المرحل بمواد اتصال موثوقة وبنية كهرومغناطيسية مُحسّنة، ويوفر توصيلًا مستقرًا ومقاومة اتصال منخفضة وقدرة تبديل متسقة في ظل ظروف التشغيل المستمر.
انخفاض استهلاك الطاقة لفائف
يساعد تصميم الملف الأمثل على تقليل استهلاك الطاقة مع الحفاظ على سرعة الاستجابة السريعة والتشغيل المستقر، مما يدعم الأنظمة الإلكترونية الفعالة للسيارات.
عمر خدمة ميكانيكي وكهربائي طويل
تم تصنيعه بمعدات تجميع آلية دقيقة وعمليات فحص صارمة للجودة، ويحافظ المرحل على أداء مستقر في ظل الاهتزاز، وتقلب درجات الحرارة، وظروف التبديل المتكررة.
دعم التصنيع الاحترافي
باعتبارها شركة صينية ذات خبرة في تصنيع مرحلات السيارات، تقدم KEYONG حلول مرحل OEM وحلول مخصصة وفقًا لمتطلبات العملاء، بما في ذلك اختيار الجهد الكهربي، وترتيب الاتصال، وتكوين المحطة الطرفية، ودعم مطابقة التطبيقات.
