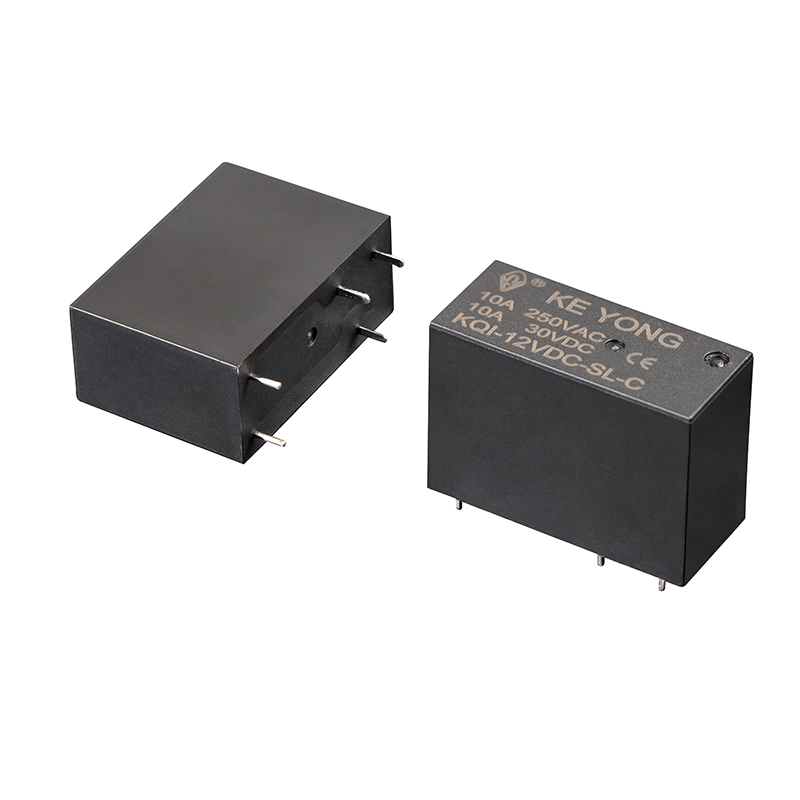

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. KQI(14F) 10A Miniature Power Relay هو مرحل مدمج وموثوق مصمم للأجهزة المنزلية وأنظمة التشغيل الآلي ومعدات الاتصالات السلكية واللاسلكية وأجهزة التحكم الكهربائية. يتميز بقدرة تحويل 10 أمبير، وقوة عازلة 5 كيلو فولت بين الملف وجهات الاتصال، واستهلاك منخفض للطاقة للملف، وتصميم صغير لتركيب PCB، فهو يوفر أداءً مستقرًا وآمنًا في التطبيقات كثيرة المتطلبات.
يتوفر المرحل في أنواع بلاستيكية محكمة الغلق ومقاومة للتدفق واختيارية مقاومة للانفجار لتلبية متطلبات التشغيل المختلفة. يساعد هيكلها خفيف الوزن وتصميمها المثبت على لوحة الكمبيوتر على تبسيط عملية التجميع وتحسين كفاءة الإنتاج. باعتبارها شركة متخصصة في تصنيع المرحلات في الصين، توفر KEYONG حلول مرحل يمكن الاعتماد عليها مع تخصيص OEM ودعم العينات وإمدادات بالجملة مستقرة للعملاء العالميين والمشاريع الهندسية.
قدرة تحويل مستقرة 10A
مصمم لأداء تحويل حمل 10 أمبير موثوق به، ومناسب للتحكم في الطاقة وتطبيقات نقل الإشارة التي تتطلب تشغيلًا كهربائيًا مستقرًا.

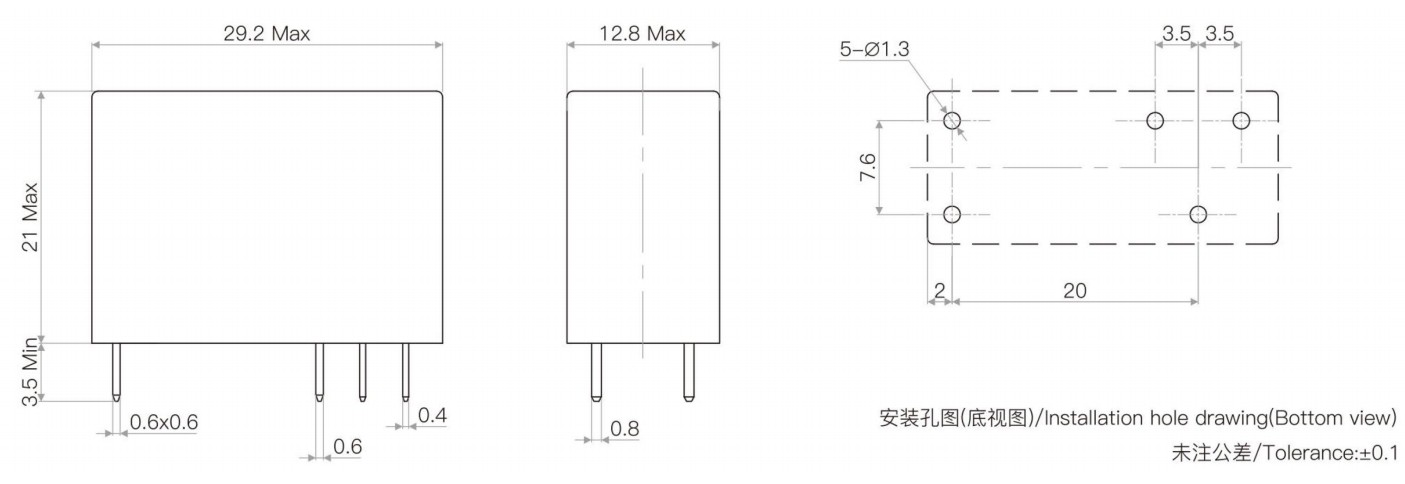

تصميم مدمج لتركيب PCB
يساعد الهيكل المصغر على توفير مساحة تركيب ثنائي الفينيل متعدد الكلور مع الحفاظ على العزل الممتاز والموثوقية الكهربائية.
أداء عالي للسلامة الكهربائية
يوفر التتابع قوة عازلة موثوقة وأداء عزل للتشغيل المستقر على المدى الطويل في الأنظمة الكهربائية.
انخفاض استهلاك الطاقة لفائف
تصميم الملف الأمثل يقلل من استهلاك الطاقة ويحسن كفاءة النظام بشكل عام.
عمر ميكانيكي وكهربائي طويل
تم تصنيعها باستخدام معدات التجميع والاختبار الآلية الدقيقة لضمان المتانة والاتساق التشغيلي.
مناسبة للصناعات المتعددة
يستخدم على نطاق واسع في الأجهزة المنزلية وأنظمة المنزل الذكي والأتمتة الصناعية وأجهزة الاتصالات وأنظمة الأمان ومعدات الطاقة المتجددة.

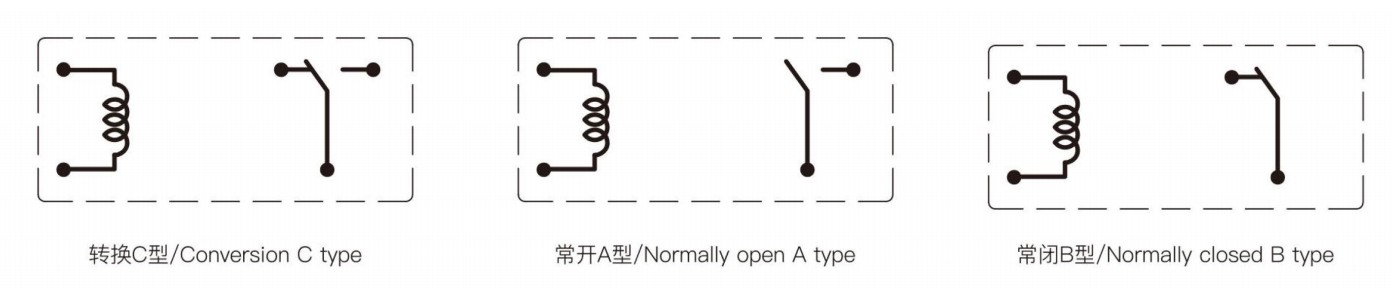

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس التبديل الحالي | 10 أ |
| ماكس قوة التبديل | 2770 فولت أمبير/300 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.54 واط (لتر) | 0.72 واط (د) | ||||||||||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| جهد البيك اب (الحد الأقصى) | 80% (الجهد الاسمي) | |||||||||||||||
| جهد التسرب (الحد الأدنى) | 5% (الجهد الاسمي) | |||||||||||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | |||||||||||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين coi وجهات الاتصال | 5000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥10 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز (سعة مزدوجة) | 10 هرتز ~ 55 هرتز 1.5 ملم | |
| وزن | حوالي 13 جرام | |
| بناء | مختومة الجريان برهان | |
يُعد مرحل الطاقة المصغر KEYONG 10A مناسبًا لمجموعة واسعة من أنظمة التحكم الكهربائية والإلكترونية.
الأجهزة المنزلية
يستخدم في مكيفات الهواء والغسالات وأفران الميكروويف وسخانات المياه وأدوات المطبخ الذكية للتحكم المستقر في التبديل.
التحكم في الأتمتة الصناعية
مناسب لأنظمة PLC، ولوحات التحكم، ووحدات التشغيل الآلي، وأجهزة التحكم الذكية التي تتطلب مرحلات PCB موثوقة.
معدات الاتصالات
يوفر إشارة يمكن الاعتماد عليها وتبديل الطاقة لأجهزة الاتصالات وأنظمة التحكم في الشبكة.
المنزل الذكي وأنظمة الأمن
يتم تطبيقه على نطاق واسع في الأجهزة المنزلية الذكية وأنظمة التحكم في الوصول وأنظمة الإنذار ومعدات الأمان الذكية.
الطاقة المتجددة وأنظمة الطاقة
يمكن دمجها في أنظمة الشحن ومعدات تخزين الطاقة ووحدات توزيع الطاقة.
1. ما هو استخدام مرحل الطاقة المصغر 10A؟
يتم استخدام مرحل الطاقة المصغر 10A بشكل أساسي لتبديل الأحمال الكهربائية في أنظمة التحكم في PCB. يتم تطبيقه بشكل شائع في الأجهزة المنزلية وأنظمة التحكم الصناعية وأجهزة الاتصالات ومعدات المنزل الذكي وأنظمة إدارة الطاقة.
2. كيف أختار جهد الملف الصحيح؟
يجب أن يتطابق جهد الملف مع جهد دائرة التحكم في التطبيق الخاص بك. تشمل الخيارات الشائعة 5 فولت، و12 فولت، و24 فولت تيار مستمر. يساعد اختيار جهد الملف الصحيح على ضمان التشغيل المستقر للمرحل ويحمي دائرة التحكم.
3. هل هذا التتابع مناسب لتركيب ثنائي الفينيل متعدد الكلور؟
نعم. تم تصميم المرحل لتطبيقات تركيب ثنائي الفينيل متعدد الكلور بهيكل مدمج مناسب لتخطيطات لوحات الدوائر عالية الكثافة.
4.هل يمكن استخدام التتابع في معدات الأتمتة الصناعية؟
نعم. يستخدم KEYONG 10A Miniature Power Relay على نطاق واسع في أنظمة التحكم في الأتمتة الصناعية بسبب أداء التبديل المستقر وعمر الخدمة الطويل.
5. هل يدعم KEYONG حلول التتابع المخصصة؟
نعم. توفر KEYONG خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي للعملاء العالميين، بما في ذلك مواصفات المرحلات المخصصة والمقابس وتجميعات الحزام والحلول القائمة على التطبيقات.
يساعد اختيار مرحل الطاقة المصغر 10A المناسب على ضمان الأداء المستقر وعمر الخدمة الطويل والسلامة الكهربائية لمعداتك. عند اختيار التتابع، تعتبر العوامل التالية هي الأكثر أهمية.
تأكيد متطلبات التحميل
تحقق من جهد العمل والتيار للتطبيق الخاص بك أولاً. يُستخدم مرحل 10 أمبير بشكل شائع في الأجهزة المنزلية وأنظمة التشغيل الآلي وأجهزة التحكم الذكية ومعدات الاتصالات.
حدد الجهد الصحيح للملف
يجب أن يتوافق جهد الملف مع دائرة التحكم الخاصة بك، مثل 5 فولت، أو 12 فولت، أو 24 فولت تيار مستمر. قد يتسبب الجهد غير الصحيح في التشغيل غير المستقر أو فشل التتابع.
اختر نموذج الاتصال الصحيح
تشمل أنواع الاتصال الشائعة ما يلي:
●1A (مفتوح عادةً)
●1C (جهة اتصال التحويل)
اختر وفقًا لمتطلبات التحكم في دائرتك.
ضع في اعتبارك حجم المرحل ومساحة PCB
يعتبر المرحل المصغر المدمج مناسبًا لتصميمات PCB عالية الكثافة ويساعد على توفير مساحة التثبيت في المعدات الإلكترونية.
التحقق من السلامة والموثوقية
للتشغيل المستقر على المدى الطويل، يوصى باختيار المرحلات ذات:
●قوة عازلة عالية
●انخفاض استهلاك طاقة الملف
●عمر كهربائي طويل
●أداء اتصال مستقر
●التحقق من الشهادات
توفر المرحلات المعتمدة سلامة أفضل وضمان الجودة. تشمل الشهادات الشائعة UL، TUV، CE، CQC، وRoHS.
