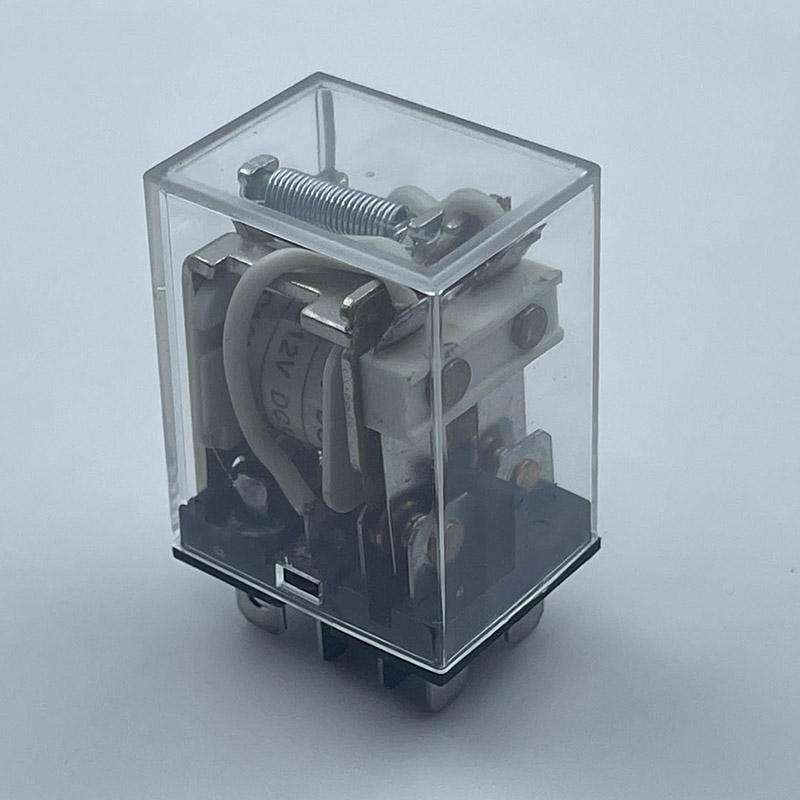

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. KY13F (18F) مرحل الطاقة المصغر متعدد الميزات عبارة عن مرحل مدمج عالي الموثوقية مصمم لتطبيقات التبديل الفعالة. إنه يدعم سعة تحميل تصل إلى 20 أمبير (قطب واحد) و12 أمبير (قطبين) مع استهلاك منخفض للطاقة وأداء مستقر. يستخدم مرحل الطاقة المصغر هذا على نطاق واسع في الأجهزة المنزلية وأنظمة التشغيل الآلي والاتصالات السلكية واللاسلكية والمعدات الصناعية. مع خيارات تركيب PCB والمقبس، ومؤشر LED الاختياري، والصمام الثنائي، ووظيفة الضغط للاختبار، فإنه يوفر تركيبًا مرنًا وسهولة الصيانة. متوافق مع RoHS ومناسب لتصنيع المعدات الأصلية والإمدادات بالجملة، فهو يضمن المتانة على المدى الطويل والتشغيل المتسق في البيئات الصعبة.
| ميزة | تتابع الطاقة المصغرة | التتابع القياسي |
|---|---|---|
| مقاس | مدمج، صديق لثنائي الفينيل متعدد الكلور | حجم أكبر |
| استهلاك الطاقة | قوة لفائف منخفضة | استخدام أعلى للطاقة |
| سرعة التبديل | استجابة أسرع | عمل ميكانيكي أبطأ |
| التكامل ثنائي الفينيل متعدد الكلور | لحام آلي سهل | ملاءمة محدودة لثنائي الفينيل متعدد الكلور |
| مصداقية | استقرار عالي، عمر طويل | متانة معتدلة |
| نطاق التطبيق | الإلكترونيات، الأتمتة، الأجهزة الذكية | التحكم الصناعي الأساسي |
تبديل موثوقية عالية
تضمن مقاومة الاتصال المستقرة موثوقية التبديل على المدى الطويل حتى في ظل ظروف التحميل المستمر.
انخفاض استهلاك الطاقة لفائف
يعمل الهيكل الكهرومغناطيسي الأمثل على تقليل استهلاك الطاقة وتحسين كفاءة النظام بشكل عام.
أداء عزل ممتاز
توفر قوة العزل الكهربائي 5 كيلو فولت أمانًا كهربائيًا معززًا للتطبيقات الصناعية والمنزلية.
تصميم ثنائي الفينيل متعدد الكلور مدمج
يساعد الحجم المصغر على توفير مساحة التثبيت مع الحفاظ على قدرة التحويل القوية.

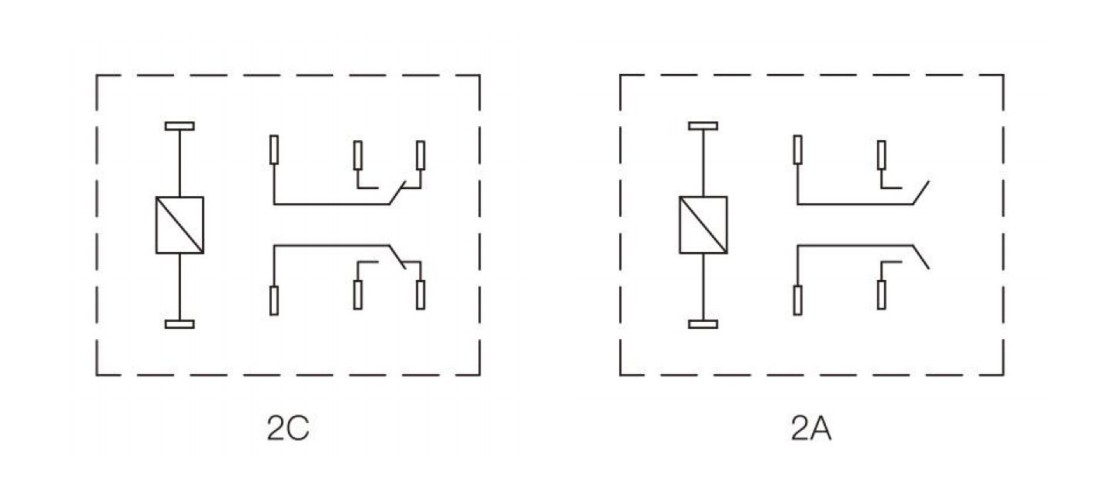

| ترتيب الاتصال | 2 أ، 2 ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 250 فولت تيار متردد |
| ماكس تبديل الجهد | 250 فولت تيار متردد/300 فولت تيار مستمر |
| ماكس التبديل الحالي | 10 أ |
| ماكس قوة التبديل | 2500 فولت أمبير/300 واط |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵أوبس/1×10⁴أوبس |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.9 واط/1.1 واط | ||
| الجهد الاسمي (VDC) | 12 | 24 | 48 |
| التيار الاسمي (مللي أمبير) | 75 | 36.9 | 18.5 |
| المقاومة (Q±10%) | 160 | 650 | 2600 |
| جهد البيك اب (الحد الأقصى) | 75% (الجهد الاسمي) | ||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | ||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 130% (الجهد الاسمي) | ||
| مستوى العزل | الفئة ب/الفئة واو | |
| مقاومة العزل | ≥100MΩ | |
| قوة عازلة (تيار التسرب 1 مللي أمبير) | بين coi وجهات الاتصال | 1500VAC دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥25 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥25 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية/+105 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز | 10 هرتز ~ 55 هرتز 1.0 مم سعة مزدوجة | |
| وزن | حوالي 35 جرام | |
| بناء | نوع مقاوم للغبار | |
التحكم الآلي، ومعدات الاتصالات السلكية واللاسلكية، والأجهزة الكهربائية المنزلية والآلات الكهربائية.
Q1: ما هو استخدام مرحل الطاقة المصغر متعدد المزايا؟
يتم استخدامه للتحكم في الدوائر ذات التيار العالي بإشارة منخفضة الطاقة. يتم استخدامه على نطاق واسع في الأجهزة المنزلية والأتمتة الصناعية وأنظمة التحكم الذكية.
Q2: كيف أختار التصنيف الحالي للتتابع الصحيح؟
يجب عليك تحديد مرحل بتصنيف تيار أعلى بمقدار 1.5 مرة على الأقل من حملك الفعلي لضمان التشغيل الآمن والموثوق.
س3: ما الفرق بين 1 النموذج أ، 1 النموذج ب، و1 النموذج ج؟
النموذج أ: مفتوح عادة (لا)
النموذج ب: مغلق عادة (NC)
النموذج ج: التغيير (SPDT)
النموذج C هو النوع الأكثر مرونة للتطبيقات الصناعية.
س 4: هل يمكن استخدام مرحلات الطاقة المصغرة في التطبيقات الصناعية؟
نعم. تُستخدم مرحلات الطاقة المصغرة عالية الجودة على نطاق واسع في الأتمتة الصناعية وأنظمة PLC ولوحات التحكم.
س5: ما الذي يؤثر على عمر الريلاي؟
تشمل العوامل الرئيسية ما يلي:
تحميل المستوى الحالي
تبديل التردد
درجة الحرارة البيئية
الاتصال بجودة المواد
س 6: هل هذه المرحلات مناسبة لتركيب ثنائي الفينيل متعدد الكلور؟
نعم. تم تصميم مرحلات الطاقة المصغرة خصيصًا لتكامل ثنائي الفينيل متعدد الكلور وعمليات اللحام الآلية.
Q7: هل يمكنني تخصيص جهد الملف أو المواصفات؟
نعم، العديد من الشركات المصنعة تدعم تخصيص OEM/ODM مثل جهد الملف، وتصنيف الاتصال، وتصميم السكن.
| عامل الاختيار | ما يجب التحقق منه | الممارسة الموصى بها |
|---|---|---|
| تصنيف الحمل الحالي | تيار العمل الفعلي | اختر ≥1.5× هامش الأمان |
| الجهد لفائف | التحكم في جهد الدائرة | نظام المطابقة تمامًا (3V/5V/12V/24V) |
| نموذج الاتصال | وظيفة التحكم | النموذج C للتبديل المرن |
| نوع التبديل | تحميل التيار المتردد أو العاصمة | تطابق تصنيف AC/DC بدقة |
| الحياة الكهربائية | دورات التشغيل | ≥100,000 دورة كحد أدنى |
| بيئة | درجة الحرارة والرطوبة والاهتزاز | ضمان تصنيف الدرجة الصناعية |
اختيار الجهد لفائف
| الجهد لفائف | تطبيق نموذجي |
|---|---|
| 3 فولت تيار مستمر | الأجهزة الإلكترونية الدقيقة، والدوائر منخفضة الطاقة |
| 5 فولت تيار مستمر | أنظمة USB ولوحات التحكم |
| 12 فولت تيار مستمر | المعدات الصناعية، إلكترونيات السيارات |
| 24 فولت تيار مستمر | أنظمة PLC، لوحات التحكم الآلي |
| نوع الاتصال | وصف | الاستخدام النموذجي |
|---|---|---|
| 1 النموذج أ (لا) | مفتوح عادة | التحكم القياسي في التشغيل/الإيقاف |
| 1 النموذج ب (NC) | مغلق عادة | دوائر السلامة، أنظمة الحماية من الفشل |
| 1 النموذج ج (SPDT) | الاتصال التحول | التبديل بين حمولتين |
| التصنيف الحالي | التطبيقات المناسبة |
|---|---|
| 5 أ - 8 أ | أجهزة الإشارة والإلكترونيات الصغيرة |
| 10 أ - 16 أ | الأجهزة المنزلية، وحدات التحكم |
| 20 أ+ | أنظمة الطاقة العالية والمعدات الصناعية |
