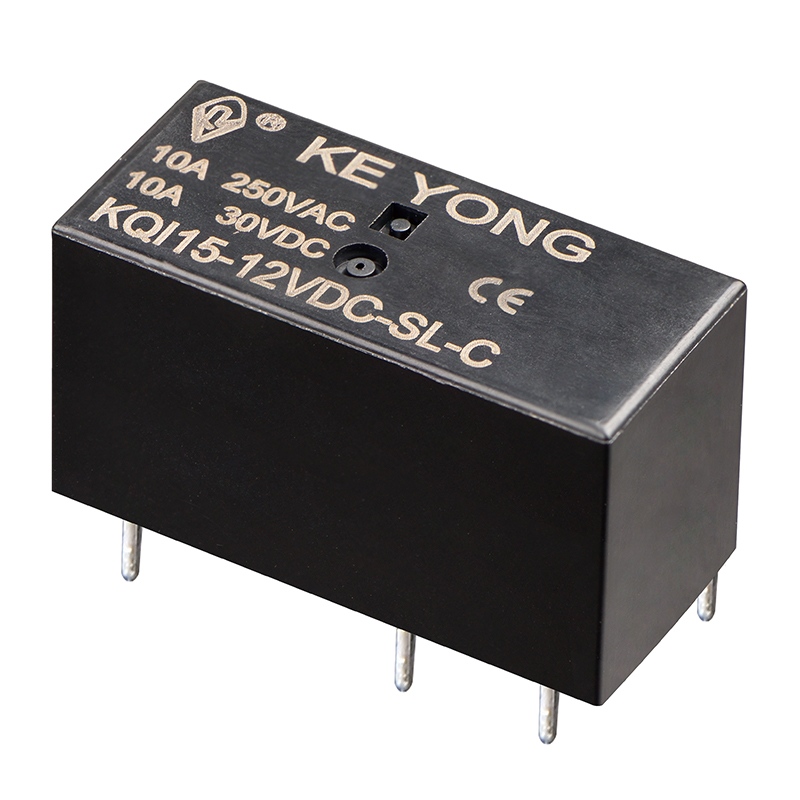

NINGBO KEYONG JINGSENG شركة الأجهزة الكهربائية, LTD. مرحل الطاقة المصغر للتبديل 10A KQI15 (115F) 12A PCB Relay هو مرحل مدمج وموثوق مصمم للأجهزة المنزلية وأنظمة التشغيل الآلي ومعدات التحكم الكهربائية. يتميز بقدرة تحويل 12 أمبير، وقوة عازلة 5 كيلو فولت، ومسافة زحف 10 مم، واستهلاك طاقة ملف منخفض 0.4 وات، فهو يوفر أداء تحويل مستقر وآمن للتطبيقات طويلة المدى. مع أقصى ارتفاع يبلغ 16.2 مم، وتصميم تركيب لوحة الكمبيوتر، وخيارات بلاستيكية محكمة الغلق ومقاومة للتدفق، والامتثال لـ RoHS، يُستخدم هذا التتابع على نطاق واسع في الأجهزة المنزلية الذكية، ومعدات الاتصالات، والأدوات، والعدادات، وأنظمة التحكم عن بعد. باعتبارها شركة متخصصة في تصنيع وتوريد المرحلات في الصين، توفر KEYONG حلول مرحل يمكن الاعتماد عليها لتصنيع المعدات الأصلية والتطبيقات الصناعية.
أداء تحويل مستقر 10A
تم تصميم مرحل الطاقة المصغر للتبديل 10A لأداء تحويل الحمل الموثوق به مع التوصيل الكهربائي المستقر ومقاومة الاتصال المنخفضة. إنه يوفر عملية يمكن الاعتماد عليها لمختلف أنظمة التحكم الإلكترونية التي تتطلب قدرة تبديل مستمرة وفعالة.
هيكل مصغر مدمج
يتميز هذا المرحل بتصميم مدمج وخفيف الوزن، ويساعد على توفير مساحة التثبيت ويدعم تخطيطات لوحات الدوائر عالية الكثافة. إنها مناسبة للمعدات الإلكترونية الحديثة ذات متطلبات المساحة الداخلية المحدودة.
عزل وأمان كهربائي عالي
تم تصنيع المرحل وفقًا لمعايير الجودة الصارمة، ويوفر قوة عازلة ممتازة وأداء عزل. إنه يحسن السلامة التشغيلية بشكل فعال ويقلل من التداخل الكهربائي أثناء عمليات التبديل.
استهلاك منخفض للطاقة
يضمن الهيكل الكهرومغناطيسي المُحسّن استهلاكًا منخفضًا للطاقة للملف مع الحفاظ على سرعة الاستجابة السريعة وأداء التحويل المستقر، مما يساعد على تحسين كفاءة الطاقة الإجمالية للأنظمة الإلكترونية.
عمر خدمة ميكانيكي وكهربائي طويل
تم إنتاج المرحل باستخدام معدات التجميع والاختبار الآلية الدقيقة، وهو يوفر متانة مستقرة وموثوقية تشغيلية طويلة المدى للتطبيقات الصناعية والتجارية.
توافق واسع للأنظمة الإلكترونية
يتوافق مرحل الطاقة المصغر هذا مع أنظمة التحكم PCB المختلفة والتطبيقات الكهربائية بما في ذلك الأجهزة المنزلية ومعدات التشغيل الآلي وأجهزة الاتصالات ووحدات التحكم الذكية.
رقابة صارمة على الجودة والشهادات
تطبق KEYONG معايير إدارة الجودة ISO9001 الصارمة طوال فترة الإنتاج. حصلت المنتجات على شهادات UL وTUV وCQC وCE وRoHS لضمان الجودة المتسقة والامتثال الدولي.

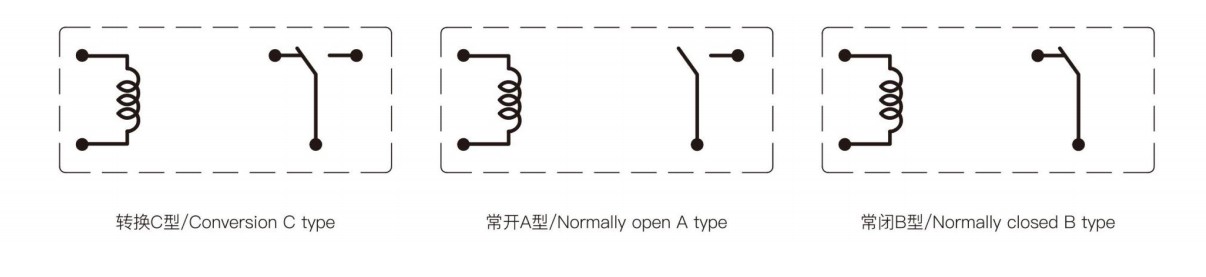

| ترتيب الاتصال | أ، ب، ج |
| مقاومة الاتصال | ≥100mΩ (1A 6VDC) |
| مواد الاتصال | سبائك الفضة: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| تصنيف الاتصال (Res.load) | 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس تبديل الجهد | 440 فولت تيار متردد/125 فولت تيار مستمر |
| ماكس التبديل الحالي | 12 أ |
| ماكس قوة التبديل | 3000 فولت أمبير |
| التحمل الكهربائي (التردد: 360 عملية / ساعة) | 1×10⁵ps/1×10⁴ops |
| التحمل الميكانيكي (التردد: 18000 عملية / ساعة) | 1×10⁷أوبس |
| استهلاك الطاقة (واط) | 0.4 واط (لتر) | |||||||
| الجهد الاسمي (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| مقاومة الملف (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| جهد البيك اب (الحد الأقصى) | 70% (الجهد الاسمي) | |||||||
| جهد التسرب (الحد الأدنى) | 10% (الجهد الاسمي) | |||||||
| الحد الأقصى المسموح به لجهد السرعة (VDC) | 150% (الجهد الاسمي) | |||||||
| مستوى العزل | ب/ف | |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة تسرب التيار 1mA) | بين الملف والاتصالات | 5000VAC 1 دقيقة |
|
|
بين الاتصالات المفتوحة | 1000VAC 1 دقيقة |
| وقت التشغيل (عند الجهد الاسمي) | ≥15 مللي ثانية | |
| وقت الإصدار (بدون الصمام الثنائي) (عند الجهد الاسمي) | ≥8 مللي ثانية | |
| رطوبة | 5% ~ 85% رطوبة نسبية | |
| درجة الحرارة المحيطة | -40 درجة مئوية~+85 درجة مئوية | |
| مقاومة الصدمات | وظيفية | 98 م/ث² |
|
|
مدمرة | 980 م/ث² |
| مقاومة الاهتزاز | 10 هرتز ~ 150 هرتز | |
| وزن | حوالي 13 جرام | |
| بناء | مختومة الجريان برهان | |
الأجهزة الكهربائية المنزلية ونظام التشغيل الآلي والمعدات الكهربائية والأدوات ومرافق الاتصالات السلكية واللاسلكية وأجهزة التحكم عن بعد.
1.ما هو مرحل الطاقة المصغر المستخدم للتبديل 10A؟
يستخدم هذا التتابع بشكل أساسي لتبديل الحمل الكهربائي والتحكم فيه في الأجهزة المنزلية وأنظمة الأتمتة الصناعية وأجهزة الاتصالات ومعدات الأمان والمنتجات الإلكترونية الذكية. فهو يساعد على التحكم في الدوائر بأمان وكفاءة مع الحفاظ على حجم التثبيت المدمج.
2. هل يمكن لهذا التتابع أن يدعم الحمل الحالي المستمر 10A؟
نعم. تم تصميم المرحل لتطبيقات التبديل المستقرة 10A في ظل ظروف التشغيل المناسبة. تقوم KEYONG بإجراء اختبارات كهربائية صارمة وفحوصات الجودة لضمان الأداء المستقر وعمر الخدمة الطويل.
3. هل هذا التتابع مناسب لتركيب ثنائي الفينيل متعدد الكلور؟
نعم. تم تصميم الهيكل المصغر خصيصًا لتركيب ثنائي الفينيل متعدد الكلور والأنظمة الإلكترونية المدمجة. وهو يدعم التجميع الآلي الفعال ويساعد على تقليل متطلبات مساحة التثبيت.
4.ما هي الشهادات التي تمتلكها مرحلات KEYONG؟
حصلت منتجات التتابع KEYONG على العديد من الشهادات الدولية بما في ذلك:
●شهادة UL
●شهادة TUV
●شهادة CQC
●شهادة CE
●الامتثال لقواعد RoHS
يتم تصنيع جميع المنتجات وفقًا لمعايير إدارة الجودة ISO9001.
